Lors de la maintenance de lignes sous tension, la barrière physique entre un monteur de lignes et l'infrastructure haute tension est aussi fiable que sa structure moléculaire. Une défaillance matérielle n’est pas un inconvénient opérationnel ; c'est un risque mortel. Les directeurs des achats et de la sécurité sont confrontés à un marché inondé d’outils renforcés de fibre de verre. Distinguer les poteaux électriques standards des poteaux hautement techniques Link Sticks nécessite de regarder au-delà des spécifications au niveau de la surface pour comprendre la dégradation de la résine, la pénétration d'humidité et la fatigue mécanique au fil du temps.
Évaluation l’exploitation des pôles de transmission nécessite un cadre strict basé sur la science des matériaux. Ce guide détaille les polymères, mousses et alliages spécifiques utilisés dans les barres de liaison haut de gamme, détaillant l'impact de ces matériaux sur la rigidité diélectrique, la durabilité mécanique et la conformité réglementaire. Nous examinerons les composants de base, les matériaux de la coque externe, les mousses internes et les alliages de matériel qui déterminent les performances sur le terrain.
Le plastique renforcé de fibre de verre (FRP) est la base, pas le différenciateur : la qualité de la matrice de résine spécifique (époxy ou vinylester) dicte la résistance du bâton au suivi électrique et à la dégradation par les UV.
La chimie du verre est essentielle : les bâtons de liaison haut de gamme utilisent des fibres de verre E-CR (résistance électrique/chimique) plutôt que du verre E standard pour éviter le suivi des acides et la corrosion due aux contraintes environnementales.
L'intégrité du noyau interne détermine la durée de vie : la mousse de polyuréthane haute densité à cellules fermées n'est pas négociable pour empêcher l'accumulation d'humidité et les défaillances diélectriques ultérieures, surpassant ainsi les performances inférieures du polystyrène ou des alternatives creuses.
Les processus de fabrication sont aussi importants que les matériaux : les techniques de pultrusion continue combinées à une liaison sans vide entre le noyau et la coque sont essentielles pour répondre aux normes ASTM F711 et CEI 60855.
Les rapports poids/résistance ont un impact sur la sécurité opérationnelle : l'utilisation d'aluminium de qualité aéronautique et d'alliages spécialisés dans les raccords d'extrémité réduit la fatigue du monteur de lignes sans sacrifier la capacité de charge mécanique requise pour les travaux de transmission.
L'anatomie d'un Link Stick : répartition des composants principaux
La coque extérieure : plastiques avancés renforcés de fibre de verre (FRP)
La coque extérieure assure la rigidité structurelle et sert de barrière diélectrique principale. Un rapport verre/résine élevé est nécessaire pour maximiser la résistance à la traction et à la flexion des poteaux de transmission. Les fabricants visent généralement une teneur minimale en verre de 65 % en poids. Ce rapport garantit que le poteau peut résister à des contraintes mécaniques importantes pendant les opérations sous tension sans flambage ni cassure. Lorsque les monteurs de lignes appliquent un couple important pour sécuriser le matériel, la matrice en fibre de verre absorbe et distribue cette force.
Le type de fibre de verre utilisé est tout aussi important. Le verre E standard est courant dans les applications générales, mais les barres de liaison haut de gamme utilisent des fibres de verre E-CR (résistantes aux produits électriques et chimiques). Le verre E-CR empêche la fracturation induite par la corrosion acide, qui peut se produire lorsque des contraintes électriques et l'humidité ambiante créent des conditions acides à la surface du poteau. Les équipes de terrain opérant dans les zones côtières ou industrielles lourdes comptent sur le verre E-CR pour éviter une dégradation structurelle prématurée.
Le noyau interne : mousses d’exclusion d’humidité
Le noyau fonctionne pour empêcher la condensation interne, l’accumulation d’humidité et le suivi électrique interne ultérieur. Des poteaux creux sont parfois utilisés dans les applications basse tension, mais des bâtons remplis de mousse sont nécessaires pour les bâtons de liaison haute tension. La mousse déplace l'air à l'intérieur du poteau, éliminant ainsi l'espace où l'humidité pourrait se condenser lors de changements rapides de température.
Si l'humidité s'accumule à l'intérieur d'un poteau creux, elle crée un chemin conducteur, compromettant l'intégrité diélectrique de l'outil. La mousse haute densité garantit que même si la coque extérieure subit des dommages mineurs dus à une chute ou à une abrasion, l'humidité ne peut pas parcourir toute la longueur du bâton. Cette barrière interne constitue le principal mécanisme de défense contre les défauts phase-terre catastrophiques.

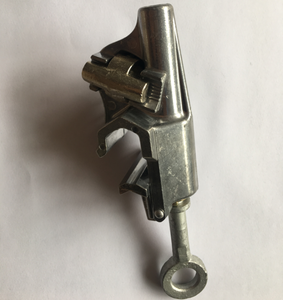

Quincaillerie et raccords d'extrémité : alliages de précision
Les cannelures, viroles et points de fixation sont généralement fabriqués à partir d'alliages de précision. Ces composants doivent résister à la corrosion galvanique tout en conservant leur intégrité structurelle sous de lourdes charges de torsion et mécaniques. Le choix des matériaux dépend de la fonction spécifique du raccord et des conditions environnementales auxquelles il sera confronté sur le pylône de transmission.
Les matériaux doivent résister aux exigences physiques liées à la manipulation à distance de conducteurs et de matériel lourds. Les alliages de mauvaise qualité peuvent se déformer ou se briser sous l'effet des contraintes, entraînant une chute de charges ou une perte de contrôle lors d'opérations critiques. Nous voyons régulièrement des cannelures de qualité inférieure se défaire après seulement quelques mois d'utilisation intensive, nécessitant un remplacement immédiat.
Évaluation des matériaux de coque extérieure : résines et matrices de fibre de verre
Résines époxy et résines vinylester
En comparant les résines, l'époxy offre des propriétés mécaniques supérieures, une adhérence élevée et une meilleure résistance à la fatigue. L'ester vinylique offre une excellente résistance chimique mais a des limites mécaniques inférieures sous contrainte de charge haute tension. Le choix entre les deux implique souvent de mettre en balance ces facteurs avec les exigences opérationnelles spécifiques de la barre de liaison.
Type de résine
Résistance mécanique
Résistance chimique
Cas d'utilisation principal
Époxy
Haut
Modéré
Applications à charges mécaniques lourdes
Ester vinylique
Modéré
Haut
Environnements très corrosifs
Mélanges exclusifs
Haut
Haut
Poteaux de commande de transmission haut de gamme
La stabilité thermique est essentielle. La température de transition vitreuse de la résine doit garantir que le matériau conserve sa rigidité mécanique sous des températures saisonnières extrêmes, généralement comprises entre -40°C et +50°C. Les fabricants haut de gamme utilisent souvent des mélanges de résines exclusifs pour équilibrer la résistance aux UV et la flexibilité, optimisant ainsi le rapport coût/performance pour les flottes de services publics.
L'impact du processus de pultrusion
La pultrusion consiste à tirer des mèches continues de fibre de verre à travers un bain de résine et une filière chauffée. Ce processus assure la résistance longitudinale en alignant les fibres parallèlement à la longueur du poteau. Le résultat est un matériau composite dense et très uniforme, capable de supporter des charges de flexion et de traction importantes sans se briser.
Des méthodes de fabrication inférieures peuvent laisser des vides microscopiques dans le composite. Ces vides peuvent emprisonner l'humidité et provoquer un cheminement électrique, compromettant gravement la sécurité de l'outil. La pultrusion continue minimise ces défauts, ce qui donne lieu à une barrière diélectrique plus fiable qui passe des tests rigoureux en usine.
Revêtements de surface et inhibiteurs UV
La fibre de verre non enduite ou mal enduite se dégrade sous l'exposition aux UV, entraînant une floraison de la fibre. La floraison des fibres expose les fibres de verre qui emprisonnent la saleté, l'humidité et les particules conductrices, créant ainsi un chemin de suivi le long de la surface du poteau. Cette dégradation réduit considérablement la tension de fonctionnement sûre de l'outil et nécessite une mise hors service immédiate.
Pour atténuer ce risque, les fabricants utilisent des vernis transparents à base de polyuréthane et des gelcoats pigmentés. Ces revêtements sont conçus pour maintenir une surface lisse et hydrophobe avec des additifs bloquant les UV haute performance. Un revêtement de surface bien entretenu repousse l'eau et empêche l'accumulation de contaminants, prolongeant ainsi la durée de vie de l'outil.
Le rôle critique du noyau interne dans les pôles d’exploitation du transport
Mousse de polyuréthane haute densité à cellules fermées
La mousse utilisée dans les bâtons de liaison premium doit être strictement à cellules fermées, généralement à 90 % ou plus. Cette structure garantit une action capillaire nulle si la coque extérieure est compromise. Si l'eau perce la coque, elle ne peut pas s'infiltrer à travers le noyau, ce qui maintient la rigidité diélectrique interne du poteau même sous une pluie battante.
La mousse de polyuréthane est chimiquement résistante aux solvants de pultrusion et ne se dissout pas et ne rétrécit pas sur un cycle de vie de 10 à 20 ans. En revanche, des matériaux de qualité inférieure comme le polystyrène peuvent se dégrader lorsqu'ils sont exposés à certains produits chimiques ou à des températures extrêmes, laissant des vides dangereux à l'intérieur du poteau qui compromettent la sécurité.
Intégrité de la liaison noyau-coque
La liaison adhésive entre la coque en fibre de verre et le noyau en mousse est une dimension d'évaluation critique. Le délaminage crée des micro-vides où se forme la condensation. Cela réduit considérablement la rigidité diélectrique du lien et peut entraîner une défaillance catastrophique lors de travaux sous tension.
Une liaison sans vide garantit que le poteau agit comme une unité unique et cohésive. Cette intégrité structurelle est nécessaire à la fois pour la résistance mécanique et la sécurité électrique, empêchant la migration de l'humidité le long de l'interface entre le noyau et la coque. Les fabricants vérifient cette liaison grâce à des tests de cisaillement rigoureux.
Matériaux matériels : équilibre entre poids, résistance et ergonomie
Aluminium de qualité aéronautique (6061-T6 et 7075)
L'aluminium de qualité aéronautique offre une limite d'élasticité élevée avec un poids minimal. Ceci est essentiel pour réduire la fatigue des épaules et du dos des monteurs de lignes manipulant de longues perches de transmission. Le poids plus léger permet un meilleur contrôle et une meilleure précision lors de tâches complexes, ce qui a un impact direct sur la sécurité du chantier.
L'utilisation d'aluminium 6061-T6 ou 7075 garantit que les raccords peuvent supporter les charges mécaniques nécessaires sans ajouter de volume inutile à l'outil. Cet équilibre entre force et poids est un facteur clé dans la conception ergonomique des outils, permettant aux équipes de travailler plus longtemps avec moins de fatigue physique.
Composants en acier inoxydable et en bronze
L'acier inoxydable et le bronze sont plus lourds que l'aluminium mais sont nécessaires pour certains composants à forte usure. Les rivets, les crochets spécialisés et les points de fixation porteurs nécessitent des matériaux où la résistance au cisaillement et à la déformation sont primordiales.
Ces matériaux plus denses sont utilisés avec parcimonie pour maintenir le poids total du poteau à un niveau gérable tout en garantissant que les points de connexion critiques ne tombent pas en panne en cas d'utilisation intensive. Le bronze, en particulier, offre une excellente résistance à l’usure pour les pièces mobiles soumises à des frottements fréquents.
Prévention des décharges corona
La conception et les matériaux des raccords d'extrémité atténuent les décharges corona. Les surfaces arrondies, usinées CNC et polies empêchent l'ionisation localisée de l'air à haute tension. Les arêtes vives ou les surfaces rugueuses peuvent concentrer le champ électrique, entraînant un effet corona et un cheminement potentiel le long de la fibre de verre.
Les composants métalliques lisses réduisent ce risque, garantissant que l'outil fonctionne en toute sécurité dans des environnements à haute tension sans provoquer de panne électrique. Les inspections sur le terrain doivent toujours vérifier la présence de piqûres ou de bavures sur les raccords métalliques qui pourraient provoquer un effet corona.
Résistance à la corrosion dans les environnements difficiles
Les matériaux de quincaillerie doivent fonctionner dans des environnements de brouillard salin côtier ou de produits chimiques industriels. Des finitions anodisées ou passivées sont nécessaires pour éviter les réactions galvaniques et la corrosion superficielle. La corrosion peut affaiblir les raccords et créer des chemins conducteurs sur l'outil.
La sélection des bons alliages et l'application de traitements de surface robustes garantissent que le matériel reste fonctionnel et sûr tout au long de la durée de vie du link stick, quel que soit l'environnement d'exploitation. L'entretien de routine consiste à nettoyer et à inspecter ces finitions à la recherche de signes d'usure.
Performance des matériaux selon les normes de l'industrie (conformité et évaluation)
Conforme aux exigences ASTM F711 et CEI 60855
Ces normes dictent des mesures spécifiques de performance des matériaux, notamment des inspections visuelles, des tolérances dimensionnelles et l'homogénéité des matériaux. La conformité garantit que l'outil répond aux exigences de sécurité de base pour les travaux sous tension. Les fabricants doivent démontrer un respect constant de ces paramètres par le biais de processus de contrôle qualité documentés.
Les protocoles d'essais mécaniques comprennent des essais de résistance à la traction, des essais de rigidité en flexion et des essais de cisaillement. Ces tests vérifient que le matériau composite et le matériel peuvent résister aux exigences physiques de maintenance de la transmission sans défaillance. Les entreprises de services publics doivent toujours demander ces rapports de test avant d'acheter.
Capacités de test diélectrique (100 kV par pied)
La combinaison de FRP sans vide et de mousse à cellules fermées permet au bâton de passer les tests électriques secs obligatoires de 100 kV/pied (ou 300 kV/m). Ces tests confirment la capacité du matériau à agir comme un isolant efficace sous des contraintes à haute tension, offrant ainsi la marge de sécurité nécessaire aux monteurs de lignes.
Les exigences des tests diélectriques humides, tels que le test de bruine humide, évaluent la manière dont les caractéristiques de surface hydrophobes empêchent le suivi du film d'eau. Un poteau doit conserver ses propriétés isolantes même lorsqu'il est exposé à l'humidité, simulant ainsi les conditions météorologiques réelles rencontrées lors de la restauration d'urgence en cas de tempête.
Essais de charge mécanique et de déformation
La matrice en fibre de verre doit fonctionner sous tension, compression et torsion sans déformation permanente, éclatement ou flambage. Les tests de déflexion garantissent que la perche reste suffisamment rigide pour fournir un contrôle précis à l'extrémité active, même lorsqu'elle est complètement déployée.
Une déviation excessive peut rendre difficile la manipulation précise du matériel par les monteurs de lignes, augmentant ainsi le risque d'accidents ou de chute de composants pendant les procédures de mise sous tension. La rigidité est le résultat direct du rapport verre/résine et de la qualité de la pultrusion.
Considérations d'approvisionnement : cycle de vie, maintenance et évaluation des outils
Critères de dégradation et de mise hors service des matériaux
Aucun lien ne dure éternellement. Les seuils de tests visuels et électriques signalent la fatigue des matériaux. Des rainures profondes, des efflorescences de fibres irréparables, des tests diélectriques échoués ou une détection d'humidité interne indiquent que l'outil doit être immédiatement mis hors service.
Essuyez le poteau avec un chiffon propre et sec pour éliminer la saleté de la surface.
Inspectez visuellement toute la longueur pour déceler des rayures profondes, des entailles ou des efflorescences de fibres.
Vérifiez tous les raccords métalliques pour une fixation sécurisée, de la corrosion ou des bords tranchants.
Effectuez un test d’humidité pour vérifier la pénétration d’eau interne.
Effectuez des tests diélectriques de routine conformément aux protocoles des services publics.
Des inspections et des tests réguliers sont nécessaires pour identifier ces signes de dégradation avant qu'ils n'entraînent une panne en service. L’établissement de critères de retrait clairs garantit que les outils compromis sont rapidement retirés du terrain.
Poids vs ergonomie : le facteur humain
Les matériaux moins chers nécessitent souvent des parois plus épaisses pour obtenir la même résistance, ce qui entraîne des poteaux plus lourds. Évaluez le coût caché de la fatigue des monteurs de lignes et des blessures musculo-squelettiques potentielles. Des outils plus lourds réduisent l'efficacité et augmentent le risque d'erreurs lors de tâches complexes.
Investir dans des matériaux haut de gamme offrant un rapport résistance/poids supérieur améliore la sécurité et la productivité des travailleurs. Des outils plus légers permettent une meilleure maniabilité et moins de tension physique sur une longue période de travail.
Atténuation des risques liés à la chaîne d'approvisionnement : matériaux contrefaits ou de qualité inférieure
L’audit des fabricants est nécessaire pour atténuer les risques liés à la chaîne d’approvisionnement. Demandez des fiches de données de sécurité (MSDS), des rapports de tests en laboratoire indépendant et vérifiez les environnements de fabrication ISO 9001. Cela confirme l'utilisation de résines de haute qualité et de verre E-CR.
Un contrôle approfondi empêche l’introduction d’outils de qualité inférieure dans votre inventaire, garantissant ainsi que l’équipement sur lequel on s’appuie pour la sécurité des personnes répond à toutes les spécifications et normes nécessaires. N’acceptez jamais d’outils sans documentation et traçabilité appropriées.
Conclusion
Vérifiez immédiatement votre inventaire actuel pour détecter tout signe de dégradation des matériaux, en vous concentrant sur la prolifération des fibres, les microfissures et la corrosion des raccords d'extrémité.
Demandez des fiches techniques complètes sur les matériaux et des résultats de tests diélectriques indépendants auprès de fournisseurs potentiels avant de lancer tout nouveau cycle d’approvisionnement.
Établissez un calendrier de tests de routine strict qui comprend à la fois des inspections visuelles et des tests électriques pour identifier les outils compromis avant utilisation sur le terrain.
Donnez la priorité aux fabricants qui fournissent une preuve documentée de conformité ASTM/IEC et détaillent de manière transparente leurs processus de pultrusion et de collage.
FAQ
Q : Quel est le meilleur matériau pour les bâtons de liaison ?
R : Le meilleur matériau est une combinaison de plastique renforcé de fibre de verre (FRP) pultrudé utilisant du verre E-CR et des mélanges de résine époxy ou exclusive, rempli de mousse de polyuréthane haute densité à cellules fermées.
Q : Pourquoi la mousse à cellules fermées est-elle requise dans les poteaux de commande de transmission ?
R : La mousse à cellules fermées empêche l’accumulation d’humidité et la condensation à l’intérieur du poteau. Cela élimine les chemins conducteurs internes, conservant ainsi la rigidité diélectrique de l'outil même si la coque extérieure est légèrement compromise.
Q : Quelle est la différence entre les résines époxy et vinylester dans les hot sticks ?
R : L’époxy offre une résistance mécanique et une résistance à la fatigue supérieures, tandis que l’ester vinylique offre une meilleure résistance chimique. Les bâtons haut de gamme utilisent souvent des mélanges exclusifs pour équilibrer la durabilité mécanique et la résistance à l'environnement.
Q : Comment l’exposition aux UV affecte-t-elle les matériaux en fibre de verre d’un lien ?
R : L’exposition aux UV dégrade la résine, provoquant la floraison des fibres. Cela expose les fibres de verre, qui retiennent la saleté et l'humidité, créant un chemin conducteur qui compromet la sécurité électrique de l'outil.
Q : Quelle est l'importance du verre E-CR par rapport au verre E standard dans les outils sous tension ?
R : Le verre E-CR offre une résistance électrique et chimique plus élevée que le verre E standard. Il empêche la fracturation induite par la corrosion acide, qui peut se produire sous contrainte électrique et humidité ambiante.
Q : Combien de temps durent généralement les maillons en fibre de verre avant que les matériaux ne se dégradent ?
R : La durée de vie varie en fonction de l'utilisation et de l'exposition environnementale, mais les bâtons de haute qualité peuvent durer de 10 à 20 ans avec un entretien approprié. Des tests diélectriques et visuels réguliers déterminent le moment réel de la mise hors service.
Q : Comment les processus de fabrication tels que la pultrusion améliorent-ils la qualité des liens ?
R : La pultrusion continue aligne les fibres de verre longitudinalement et garantit un composite dense et sans vide. Cela maximise la résistance mécanique et évite les vides microscopiques qui pourraient emprisonner l'humidité et provoquer un cheminement électrique.
