چگونه استیک پیوند مناسب را برای کار توزیع برق انتخاب می کنید؟

کار توزیع برق با خط زنده حاشیه صفر را برای خطا باقی می گذارد. شکست مکانیکی، انحراف سازه، یا ردیابی الکتریکی در طول میله های عایق کاری می تواند منجر به خطاهای فاجعه بار فاز به فاز یا فاز به زمین شود. خدمه خدمات در محیط هایی کار می کنند که تنش دینامیکی، آب و هوای غیرقابل پیش بینی و ولتاژهای بالا دائماً با هم تلاقی می کنند. تحت این شرایط، یکپارچگی ساختاری و دی الکتریک ابزار شما تنها مانع بین تعمیر و نگهداری معمول و یک حادثه مرگبار است.

تیم های تدارکات شهری، مهندسان ناوگان و مدیران ایمنی در تلاش هستند تا محدودیت های باربری مکانیکی (WLL) را با رتبه بندی های عایق دی الکتریک تایید شده در هنگام تطبیق متعادل کنند. استیک ها را متصل کنید . به وظایف میدانی خاص مانند بلند کردن هادی، کشش، و تعمیر و نگهداری بن بست انتخاب ابزار اشتباه یا دست کم گرفتن تنش خط دینامیکی ایمنی خدمه و قابلیت اطمینان شبکه را به خطر می اندازد.

این راهنما به عنوان یک چارچوب فنی و میدانی متمرکز برای ارزیابی، مقایسه و انتخاب میله‌های پیوند با کارایی بالا و میله‌های عملیاتی عایق بر اساس طراحی مواد پیشرفته، حاشیه‌های ایمنی مکانیکی و انطباق دقیق ASTM/OSHA عمل می‌کند.

• انتخاب باید استحکام دی الکتریک تایید شده (انطباق با ASTM F711) را در کنار محدودیت های بار کاری خاص (WLL) محاسبه شده با حاشیه های ایمنی دینامیکی (معمولاً 3:1 یا 5:1) اولویت بندی کند.

• کاربردهای مختلف به طرح های مکانیکی متمایز نیاز دارند. میله های کرنش، غلتک، تعلیق و مارپیچ دارای ویژگی های بارگذاری منحصر به فرد هستند و از نظر ساختاری قابل تعویض نیستند.

• یکپارچگی میله های عملیاتی عایق به شدت به ترکیب مواد بستگی دارد - به ویژه پلاستیک تقویت شده با فایبرگلاس (FRP) بدون فضای خالی و تک سلولی با فوم پلی اورتان.

• متغیرهای محیطی مانند رطوبت و باران برای جلوگیری از ردیابی سطح نیاز به ویژگی‌های طراحی تخصصی، مانند دامن‌های سیلیکونی ریزش آب دارند.

• مدیریت جامع چرخه حیات میدانی باید آزمایش دی الکتریک قابل حمل پیش از استفاده روزانه را با آزمایش آزمایشگاهی دوسالانه که توسط مقررات IEEE Std 978 و OSHA اجباری شده است ترکیب کند.

تعریف معیارهای موفقیت برای استیک های پیوند در کار توزیع

مبانی عملیاتی و حاشیه های ایمنی

استیک های پیوند در کار توزیع عملکردی دوگانه دارند. آنها در حالی که بارهای مکانیکی قابل توجه و بسیار متغیر را تحمل می کنند، ایزوله الکتریکی مطلق را فراهم می کنند. یک ابزار باید هر دو عملکرد را بدون عیب و نقص تحت استرس انجام دهد. اگر عایق خراب شود، جریان مستقیماً به اپراتور می رسد. اگر ساختار مکانیکی خراب شود، هادی ها سقوط می کنند و فلاش قوس فوری و خطرات فیزیکی برای خدمه زیر ایجاد می کند.

معیارهای موفقیت با ایجاد حداقل فاصله نزدیک (MAD) بر اساس طبقه بندی ولتاژ فاز به فاز آغاز می شود. ابزار باید فاصله الکتریکی کافی را فراهم کند و از پل زدن مسیر ترخیص جلوگیری کند. از نظر مکانیکی، خط مبنا تغییر شکل ساختاری یا لایه لایه شدن الیاف در اوج تنش دینامیکی صفر است. شما باید برای بارهای باد غیرمنتظره، تجمع یخ، و بازگشت سریع خط در طول عملیات کشش حساب کنید. محاسبه بار استاتیک هرگز در میدان کافی نیست.

چارچوب های نظارتی و انطباق

مقررات OSHA 1910.269 لنزهای مطابق اجباری را برای بازرسی ابزار لاین لاین، آزمایش الکتریکی و تعمیر و نگهداری میدانی دیکته می کند. این قوانین پروتکل های سختگیرانه ای را برای حذف ابزارهای آسیب دیده از سرویس ایجاد می کند. آنها همچنین چرخه های آزمایشی منظم را برای تأیید یکپارچگی دی الکتریک قبل از بازگشت ابزار به ناوگان الزامی می کنند.

استانداردهای ساخت به همان اندازه سختگیرانه هستند. مشخصات ASTM F711 بر تولید میله‌ها و لوله‌های پلاستیکی تقویت‌شده با فایبرگلاس (FRP) که در ابزارهای لاین لاین استفاده می‌شوند، نظارت دارد. این استاندارد تضمین می‌کند که میله‌ها فاقد حفره، ضایعات یا نقص‌های تولیدی هستند که می‌تواند عایق را به خطر بیندازد. علاوه بر این، دستورالعمل های IEEE Std 978 به تعمیر و نگهداری و تست الکتریکی در حین خدمت می پردازد. این امر فواصل آزمایش و آستانه ولتاژ را تعیین می کند، که معمولاً به 75 کیلو ولت AC در هر فوت برای آزمایش در حین سرویس نیاز دارد.

دسته های راه حل: انواع لینک استیک و کاربردهای آنها

استیک های پیوند کرنش

میله های کرنش از بارهای کششی خطی بالا پشتیبانی می کنند. خدمه به طور گسترده از آنها در طول تعمیر هادی، تعویض عایق بن بست، اتصال یا برش خط استفاده می کنند. این ابزارها دارای اتصالات انتهایی فولادی با عملکرد سنگین، عملیات حرارتی یا آلیاژ آلومینیوم ساختاری هستند. معمولاً قلاب‌ها، چشم‌ها یا قلاب‌های قابل تنظیم را می‌بینید. سازندگان این اتصالات را اپوکسی می کنند و مستقیماً به میله FRP پین می کنند تا حداکثر قدرت کشش را داشته باشند.

شما باید محدودیت های حیاتی آنها را درک کنید. میله های کرنش منحصراً برای کشش خطی طراحی شده اند. اگر در معرض لنگرهای خمشی یا بارهای کنسولی قرار گیرند، بسیار مستعد شکست برشی فاجعه‌بار هستند. تراز نادرست یک چوب کرنش در طول یک کشش سنگین می تواند میله را فوراً ببندد و خط را رها کند.

میله های پیوند غلتکی

میله های اتصال غلتکی هادی های پرانرژی را در طول تعویض یا تعمیر و نگهداری، پخش می کنند، قرار می دهند و نگه می دارند. آنها به حرکت هادی طولی اجازه می دهند، که در هنگام کشیدن شل ضروری است. این طرح شامل غلتک های پلیمری غیر رسانا و سنگین یا غلتک های فلزی با بوش برنزی است که روی یک چنگال عایق نصب شده اند.

این ابزارها دارای محدودیت بار کاری مکانیکی (WLL) به طور قابل توجهی در مقایسه با میله های کرنش می باشند. رولبرینگ ها نیاز به نظارت مستمر در میدان دارند. گرمایش ناشی از اصطکاک یا تشنج بلبرینگ می تواند به ژاکت هادی آسیب برساند یا یکپارچگی ساختاری ابزار را در طول زمان به خطر بیندازد.

میله های پیوند تعلیق

میله های پیوند تعلیق وظایف پشتیبانی عمودی را انجام می دهند. خدمه از آنها برای بلند کردن و نگه داشتن هادی ها در هنگام تعویض بازوهای متقاطع یا تغییر مجموعه عایق استفاده می کنند. آنها اغلب به صورت پشت سر هم با بازوهای کمکی، قطب های جین یا انبرهای سیمی مستقر می شوند. آنها برای ظرفیت تحمل بار عمودی خالص طراحی شده اند و اغلب دارای سرهای آداپتور با تغییر سریع یا طرح های قلاب تخصصی برای درگیری ایمن هادی هستند.

این میله ها مستعد انحراف جانبی بار باد هستند. برای جلوگیری از خم شدن خطرناک در زیر بارهای عمودی سنگین همراه با بادهای متقابل، باید آنها را با قطر میله به درستی اندازه بگیرید. چوب تعظیم چوب شکست خورده است.

میله های پیوند مارپیچی

میله های پیوند مارپیچی جداسازی موقت، موقعیت یا گرفتن سریع هادی ها را فراهم می کنند. آنها برای موقعیت هایی که پین ​​های قفل دستی غیرعملی هستند یا خیلی کند هستند ایده آل هستند. این طرح دارای یک پیچ چوب پنبه‌باز یا قلاب مارپیچی است که هادی را با یک حرکت چرخشی ساده درگیر می‌کند.

اینها صرفاً برای کاربردهای سبک هستند. آنها برای کشش مکانیکی بالا یا بلند کردن هادی سنگین رتبه بندی نمی شوند. استفاده از چوب مارپیچ برای کارهای باربر خطر خرابی فوری و نقض شدید ایمنی را به همراه دارد.

ابعاد ارزیابی فنی برای عایق بندی میله های عملیاتی

علم مواد: پوشش های هسته و سطح

میله های توخالی برای میله های پیوندی باربر کاملاً نامناسب هستند زیرا تراکم رطوبت داخلی یک مسیر رسانا ایجاد می کند. چوب های با کیفیت بالا از فوم پلی یورتان سلول بسته و تک سلولی در داخل لوله فایبر گلاس برای جلوگیری از مهاجرت رطوبت استفاده می کنند. این هسته فوم تضمین می کند که استحکام دی الکتریک داخلی بدون توجه به رطوبت خارجی یا نوسانات دما دست نخورده باقی می ماند.

معماری رزین و فیبر استحکام مکانیکی را دیکته می کند. رشته های فایبرگلاس با چگالی بالا و رشته پیوسته که با رزین اپوکسی تخصصی چسبانده شده اند، در برابر خرد شدن مکانیکی و شکافت طولی مقاومت می کنند. پوشش سطح باید صاف، براق و آبگریز باشد. پوشش های پلی اورتان یا اپوکسی تخصصی از تجمع گرد و غبار، جذب روغن و متعاقب آن ردیابی الکتریکی در امتداد شفت جلوگیری می کند.

عملکرد آب و هوای مرطوب و کاهش ردیابی سطح

رطوبت، باران و آلاینده های موجود در هوا به شدت مقاومت دی الکتریک سطح میله های عامل عایق را کاهش می دهند. یک فیلم پیوسته از آب به عنوان یک رسانا عمل می کند و به جریان اجازه می دهد تا چوب را مستقیماً به دست اپراتور ردیابی کند.

برای کاهش این موضوع، تولیدکنندگان دامن های سیلیکونی آب ریز یا انحراف کننده ها را در امتداد میله پیوند نصب می کنند. این دامن ها لایه های آب پیوسته را می شکنند و یک مسیر ردیابی بالقوه را به قطرات گسسته و غیر رسانا تبدیل می کنند. این ویژگی برای حفظ حاشیه های ایمنی در محیط های مرطوب، ساحلی یا مه آلود ضروری است.

اندازه مکانیکی و ضریب بار ریاضی

انتخاب قطر صحیح میله برای مدیریت انحراف ضروری است. قطرهای اسمی میله استاندارد شامل 1-1/4' 1-1/2\\\\\\' و 2-1/2\' می باشد. میله‌های ضخیم‌تر ظرفیت بار بالاتر و کاهش خم شدن را ارائه می‌دهند، اما وزن ابزار و خستگی اپراتور را افزایش می‌دهند. شما باید قدرت را با قابلیت استفاده متعادل کنید.

1. حداکثر مطلق بار استاتیکی قطعه هادی را تعیین کنید.

2. ضریب های پویا را برای باد، یخ و زوایای رگبار اعمال کنید.

3. قدرت شکست نهایی مورد نیاز را با استفاده از حداقل ضریب ایمنی 3:1 محاسبه کنید.

4. قطر میله ای را انتخاب کنید که انحراف را تحت حد بار کاری محاسبه شده (WLL) به حداقل برساند.

5. بررسی کنید که اتصالات انتهایی با WLL مورد نیاز میله فایبرگلاس مطابقت دارند.

درک معادله ضریب ایمنی الزامی است. شما باید بین قدرت شکست نهایی و محدودیت بار کاری ایمن (WLL) تفاوت قائل شوید. ضریب ایمنی 3:1 حداقل پایه برای عملیات استاندارد است. با این حال، ضریب 5:1 برای روش‌های حیاتی بلند کردن خط دینامیکی برای محاسبه بارهای شوک غیرمنتظره ترجیح داده می‌شود. میله های پیوند همچنین در برابر بارهای پیچشی و خارج از محور در حین نصب نصب آسیب پذیر هستند که باید در محاسبات بار لحاظ شود.

رابط سخت افزاری و گاوصندوق های مکانیکی خراب

اتصال فیزیکی بین میله FRP و اتصالات انتهایی فلزی یک نقطه شکست رایج است. به دنبال مجموعه‌های تداخلی، پین‌شده و اپوکسی باشید که برای توزیع یکنواخت تنش‌های کششی بدون ایجاد له شدن الیاف در محل اتصال طراحی شده‌اند.

برخی از تولیدکنندگان از گاوصندوق های مکانیکی مانند پین های برشی کالیبره شده استفاده می کنند. این پین ها به گونه ای طراحی شده اند که قبل از از کار افتادن میله FRP از نظر ساختاری بشکنند و در صورت تجاوز از محدودیت های ساختاری، از افت فاجعه بار هادی جلوگیری می کنند. این یک حالت شکست کنترل شده را به جای یک فروپاشی ساختاری انفجاری فراهم می کند.

هزینه در مقابل ارزش: مبادلات مفهومی در تدارکات

هزینه سرمایه اولیه در مقابل دوام چرخه عمر عملیاتی

تدارکات اغلب میله‌های کم‌هزینه ابزار را در برابر میله‌های لینک ممتاز وزن می‌کند. ابزارهای ممتاز از رزین های تثبیت شده با اشعه ماوراء بنفش و پوشش های آبگریز پیشرفته استفاده می کنند. این مواد پیشرفته زرد شدن، شکوفایی الیاف و بازنشستگی زودرس مزرعه را به تاخیر می اندازند. در حالی که هزینه سرمایه اولیه بالاتر است، دوام چرخه عمر عملیاتی به طور قابل توجهی هزینه های جایگزینی طولانی مدت را کاهش می دهد.

فرمولاسیون های فایبرگلاس ارزان تر در معرض اشعه ماوراء بنفش سریع تر تخریب می شوند. این تخریب هزینه عملیاتی را از طریق چرخه‌های مکرر پالایش، پوشش مجدد و آزمایش آزمایشگاهی افزایش می‌دهد. سرمایه گذاری در مواد درجه یک باعث کاهش زمان خرابی و هزینه تعمیر و نگهداری کل ناوگان می شود.

استانداردسازی ناوگان در مقابل بهینه‌سازی ویژه وظایف

استاندارد کردن یک ناوگان در محدوده محدودی از میله‌های پیوند تعلیق و فشار قابل تنظیم بسیار همه‌کاره و سنگین، آموزش خدمه، ذخیره‌سازی و لجستیک آزمایش سالانه را ساده می‌کند. این رویکرد کارایی عملیاتی را بهبود می بخشد و پیچیدگی موجودی را در کامیون های چندگانه کاهش می دهد.

با این حال، استانداردسازی بیش از حد خطراتی را به همراه دارد. خدمه ممکن است از ابزاری بهینه استفاده کنند، مانند استفاده از یک چوب فشار سنگین به عنوان یک ابزار موقعیت یابی سبک. این باعث افزایش خستگی فیزیکی و کاهش دقت در فضاهای کاری تنگ می شود. یک رویکرد متعادل، ابزارهای سنگین استاندارد را در کنار گزینه‌های لازم برای کار خاص برای تقلب تخصصی فراهم می‌کند.

خطرات پیاده سازی میدانی و استراتژی های کاهش فنی

تخریب سطح و آسیب فیزیکی

ساییدگی‌های فیزیکی، گوج‌ها یا شکستگی‌های ضربه‌ای، الیاف شیشه خام را در معرض دید قرار می‌دهند، وضعیتی که به شکوفایی الیاف معروف است. این باعث ایجاد مسیرهای مویرگی برای ردیابی رطوبت و کربن می شود و خواص دی الکتریک ابزار را فورا از بین می برد.

با اجباری کردن بازرسی های بصری و لمسی روزانه، این خطر را کاهش دهید. خدمه باید آزمایش‌های 'پاک کردن و احساس کردن' را برای تشخیص ترک خوردگی سطح میکروسکوپی انجام دهند. آستانه عبور/خرابی واضحی را ایجاد کنید که خراش های سطحی را از گودهای ساختاری عمیق که نیاز به حذف فوری از سرویس دارند، متمایز می کند.

تخریب محیط زیست و آزمایش های میدانی ناکافی

بازرسی بصری محدودیت های شدیدی دارد. آلودگی کف داخلی یا نفوذ رطوبت میکروسکوپی را نمی توان با چشم غیر مسلح تشخیص داد. صرفاً اتکا به بررسی‌های بصری، خدمه را در برابر خرابی‌های پنهان دی الکتریک در طول کار با خط زنده آسیب‌پذیر می‌کند.

اجرای آزمایش الکتریکی قبل از استفاده اجباری. خدمه باید از تسترهای دی الکتریک با فرکانس بالا قابل حمل، که معمولاً به عنوان تست کننده هات استیک شناخته می شوند، قبل از استقرار هر گونه میله عملیاتی عایق بر روی هادی های پر انرژی استفاده کنند. این یکپارچگی عایق را بلافاصله قبل از استفاده تأیید می کند.

واقعیت های ذخیره سازی و حمل و نقل نامناسب

میله های پیوندی که آزادانه در کامیون های برقی می لغزند، در معرض شدید مکانیکی و شیمیایی قرار می گیرند. آنها توسط ابزارهای دیگر ضربه می خورند و در معرض بخارات سوخت، سیالات هیدرولیک و نمک جاده قرار می گیرند که همگی رزین فایبرگلاس را به سرعت تخریب می کنند.

اجرای پروتکل های ذخیره سازی سختگیرانه استفاده از لوله‌های ذخیره‌سازی PVC اختصاصی و مقاوم در برابر آب و هوا، روکش‌های محافظ بوم سنگین، یا کیسه‌های حمل سفارشی را در تمام کامیون‌های ابزار و سطل الزامی کنید. ذخیره سازی مناسب به شدت طول عمر ابزار را افزایش می دهد و یکپارچگی دی الکتریک را حفظ می کند.

اضافه بار دینامیکی و تنش خط اشتباه محاسبه شده

محاسبات کشش استاتیک اغلب ناکافی است. بارگذاری دینامیک باد، تجمع یخ یا سرعت‌های کشش نابرابر در حین کشش می‌تواند به راحتی کشش استاتیکی را در یک اتصال دو برابر کند و آن را از WLL عبور دهد.

متغیرهای دینامیکی را در محاسبات تنش قبل از کار در طی جلسات توجیهی خدمه ادغام کنید. استفاده از دینامومترهای مکانیکی یا دیجیتالی درون خطی را هنگام نصب بارهای هادی ناشناخته الزامی کنید تا اطمینان حاصل شود که کشش همیشه در محدوده های عملیاتی ایمن باقی می ماند.

نتیجه گیری

انتخاب پیوند مناسب مستلزم همراستایی محدودیت های مکانیکی فیزیکی ابزار با فاصله های ایمنی تایید شده دی الکتریک در شرایط مزرعه مرطوب و پویا است. انطباق با ASTM F711 را اولویت بندی کنید و WLL مورد نیاز را با استفاده از حداقل ضریب ایمنی 3:1 محاسبه کنید. موارد اضافی محیطی مانند دامن های سیلیکونی آب ریز را بر اساس آب و هوای منطقه خود ارزیابی کنید.

• یک ممیزی ایمنی فوری از موجودی‌های ابزارهای لاین لاین فعلی برای نشانه‌هایی از شکوفایی فیبر یا تمبرهای آزمایشی قدیمی انجام دهید.

• دستگاه های تست دی الکتریک قابل حمل و فرکانس بالا را در تمام مکمل های استاندارد ابزار کامیون خطی بگنجانید.

• قبل از نهایی کردن قراردادهای خرید با حجم بالا، گزارش های آزمایش مخرب دی الکتریک و کششی تایید شده را از تولید کنندگان احتمالی درخواست کنید.

• استفاده از دینامومتر اجباری را برای تمام وظایف کشش ناشناخته هادی اجرا کنید.

سوالات متداول

س: چوب های پیوند چند بار باید تحت آزمایش آزمایشگاهی قرار گیرند؟

پاسخ: طبق مقررات IEEE Std 978 و OSHA، ابزارهای لاین لاین باید حداقل هر دو سال یک بار تحت آزمایش رسمی دی الکتریک آزمایشگاهی قرار گیرند. اگر بازرسی میدانی آسیب دیدگی نشان داد یا اگر ابزار تحت فشار شدید الکتریکی یا مکانیکی قرار گرفته باشد، آنها را بیشتر آزمایش کنید.

س: آیا می توانم برای بلند کردن عمودی از یک استیک لینک استفاده کنم؟

A: خیر. میله های پیوند کرنش به طور خاص برای بارهای کششی خطی طراحی شده اند. استفاده از آنها برای بلند کردن عمودی باعث ایجاد ممان های خمشی و بارهای کنسولی می شود که می تواند باعث شکست برشی فاجعه بار شود. همیشه از میله های اتصال تعلیق برای کارهای بلند کردن عمودی استفاده کنید.

س: شکوفایی فیبر چیست و چرا خطرناک است؟

پاسخ: شکوفایی فیبر زمانی اتفاق می‌افتد که آسیب فیزیکی یا تخریب UV رشته‌های فایبرگلاس خام زیر پوشش رزین را در معرض دید قرار دهد. الیاف در معرض رطوبت و کثیفی را جذب می کنند و یک مسیر رسانا ایجاد می کنند که عایق دی الکتریک ابزار را از بین می برد و ردیابی الکتریکی را به خطر می اندازد.

س: چرا برخی از میله های پیوند دارای دامن های سیلیکونی هستند؟

الف: دامن های سیلیکونی ریزش آب یا منحرف کننده ها، لایه های پیوسته آب روی سطح میله را در هنگام باران یا رطوبت زیاد می شکنند. با تبدیل آب به قطرات مجزا، دامن ها از ردیابی جریان الکتریکی سطح مرطوب به اپراتور جلوگیری می کنند.

س: تفاوت بین قدرت شکست نهایی و محدودیت بار کاری (WLL) چیست؟

پاسخ: استحکام شکست نهایی حداکثر بار مطلقی است که ابزار می تواند قبل از شکست فاجعه بار سازه تحمل کند. حد بار کاری (WLL) حداکثر بار ایمن برای عملکرد منظم است که با تقسیم مقاومت شکست بر یک ضریب ایمنی برای محاسبه تنش‌های دینامیکی محاسبه می‌شود.

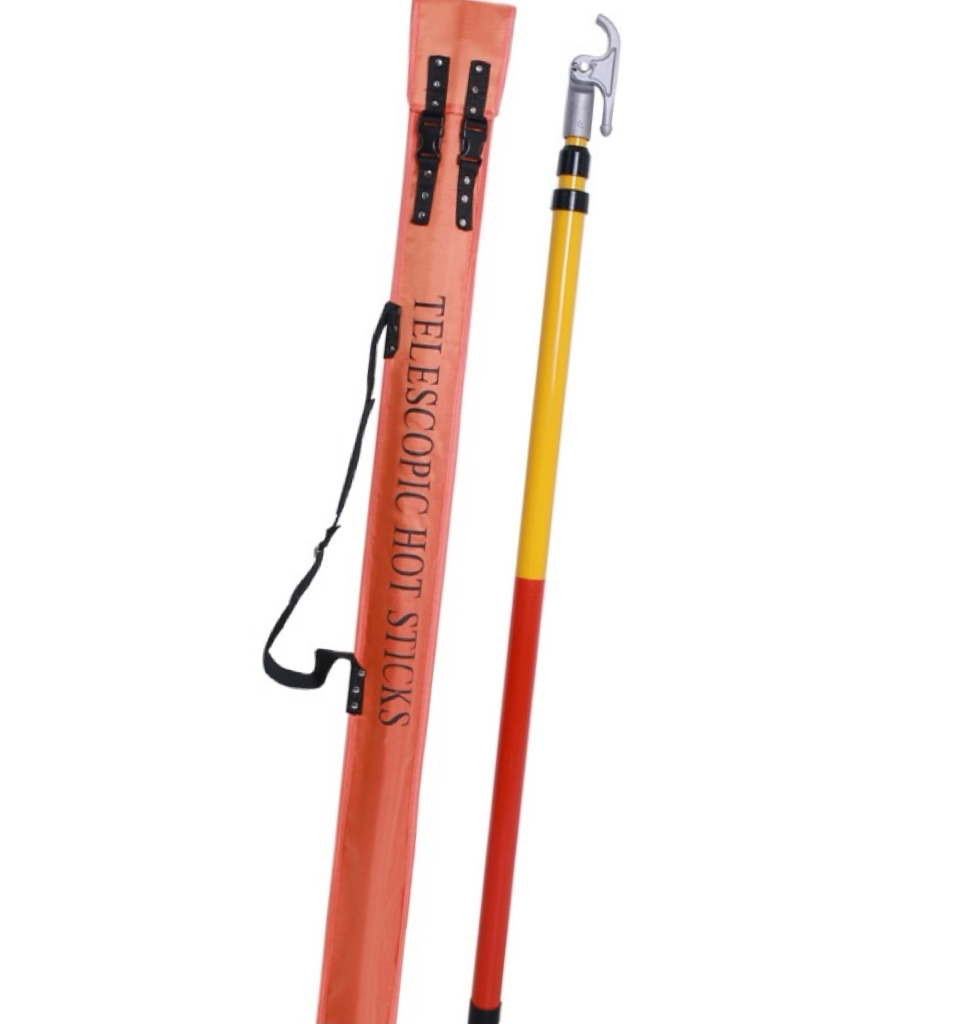

س: چگونه می توانم به درستی میله های پیوند را در یک کامیون ابزار ذخیره کنم؟

A: میله‌های پیوند را در لوله‌های مخصوص ذخیره‌سازی پی وی سی مقاوم در برابر آب و هوا، روکش‌های محافظ بوم سنگین یا کیسه‌های حمل سفارشی نگهداری کنید. هرگز آنها را در تخت کامیون رها نکنید، جایی که ممکن است توسط ابزارهای دیگر، مواد شیمیایی یا زباله های جاده آسیب ببینند.
