Scoaterea sub tensiune a unui circuit și aplicarea protocoalelor de blocare/etichetare (LOTO) nu elimină în totalitate riscul de șoc electric fatal în timpul întreținerii. Realimentarea accidentală, backfeed, erorile de comutare și tensiunile induse de la liniile sub tensiune adiacente prezintă amenințări persistente pentru personalul de la sol. Fără proceduri adecvate de împământare temporară, lucrătorii se confruntă cu riscuri grave de răspundere și siguranță. Echipamentul portabil de pământ servește drept mecanism obligatoriu de siguranță pentru a proteja personalul în aceste medii periculoase.
Acest articol oferă un ghid de evaluare tehnică pentru specificarea, selectarea și implementarea corectă kituri de împământare bazate pe valori nominale ale curentului de defect, medii ale amplasamentului și standarde de reglementare. Înțelegerea modului de implementare corectă a acestor sisteme asigură conformitatea și protejează vieți în timpul operațiunilor critice de întreținere electrică.
Funcția principală: Echipamentul portabil de împământare acționează ca o apărare secundară critică, creând o cale de scurtcircuit cu impedanță scăzută la masă care declanșează relee de protecție și stabilește o zonă echipotențială (EPZ) pentru siguranța lucrătorilor.
Dependență de specificație: selecția nu poate fi generică; componentele trebuie să fie strict potrivite cu curentul de defect maxim disponibil, raportul X/R și timpul de curățare a dispozitivelor de protecție ale circuitului.
Conformitatea nu este negociabilă: Toate kiturile și componentele de împământare trebuie să îndeplinească standardele industriale stricte (de exemplu, ASTM F855, IEC 61230, reglementări OSHA) pentru a se asigura că supraviețuiesc solicitărilor mecanice și termice extreme ale unei defecțiuni.
Întreținere și inspecție: eficiența împământării portabile se degradează în timp. Inspecțiile riguroase înainte de utilizare și testarea micro-ohmetrului programată sunt obligatorii pentru a atenua riscurile de implementare.
Funcția de bază a echipamentelor portabile de pământ
Încadrarea problemelor (criterii de succes)
Împământarea temporară este necesară atunci când personalul efectuează lucrări de întreținere la sistemele electrice deconectate, unde există potențialul de realimentare accidentală. Criteriul de succes pentru echipamentele portabile de împământare este capacitatea sa de a menține tensiunea la muncitor în limite de siguranță în timpul unui eveniment de defecțiune. Acest lucru necesită o cale robustă, cu impedanță scăzută, către pământ, capabilă să gestioneze supratensiuni masive de energie fără a eșua. Evaluăm aceste sisteme pe baza capacității lor de a transporta curent de defect maxim până când dispozitivele de protecție din amonte eliberează circuitul.
Echipajele de teren se confruntă adesea cu situații în care liniile de transmisie paralele induc tensiuni periculoase pe linia deconectată la care lucrează. În aceste scenarii, sistemul de împământare trebuie să elimine continuu această energie indusă, rămânând în același timp pregătit pentru a gestiona o defecțiune la scară maximă. Forțele mecanice generate în timpul unui scurtcircuit sunt imense, determinând adesea cablurile să se biciuie violent. Dacă echipamentul nu este evaluat pentru aceste forțe, clemele pot exploda de pe bara, lăsând lucrătorii complet neprotejați.
Atenuarea energizării accidentale
Când are loc o energizare accidentală, ansamblurile portabile de împământare gestionează curenții de defect bruște, oferind o cale directă la masă. Acest flux masiv de curent forțează întreruptoarele sau siguranțele din amonte să elibereze rapid circuitul. Echipamentul trebuie să reziste la forțele termice și mecanice ale defecțiunii până la funcționarea dispozitivelor de protecție, împiedicând atingerea nivelurilor de tensiune letale la muncitor. Fizica unui eveniment de defecțiune dictează că cablul de împământare se va încălzi rapid, iar forțele magnetice vor încerca să rupă ansamblul.
Pentru a atenua aceste riscuri, inginerii trebuie să calculeze curentul de defect disponibil la locul de lucru specific. Acest calcul determină secțiunea transversală necesară a cablului de împământare și rezistența mecanică a clemelor. O greșeală comună în teren este presupunerea că un set standard de împământare este suficient pentru toate locațiile. În realitate, un set proiectat pentru o linie de distribuție se va vaporiza probabil dacă este aplicat pe o magistrală de o stație de transmisie de mare capacitate.
Scurtcircuit trifazic vs. Configurații de împământare monofazată
Kiturile multifazate „spider” scurtcircuita toate fazele împreună înainte de a se conecta la masă. Această configurație asigură că orice defecțiune devine imediat o defecțiune multifazată, aspirând curent maxim și declanșând mai rapid releele de protecție. Configurațiile individuale fază-pământ conectează fiecare fază separat la masă. Scurtcircuitul fază la fază accelerează funcționarea releului de protecție prin inițierea unei defecțiuni de fază de curent ridicat, oferind protecție superioară în multe scenarii.
Tip de configurare
Mecanismul Operațional
Aplicație primară
Timp de răspuns al releului
Kit „Pianjen” trifazat
Scurtcircuitează toate fazele împreună înainte de împământare
Linii aeriene, substații
Extrem de rapid datorită inițierii defecțiunilor în mai multe faze
Împământare monofazată
Conectează fiecare fază individual la masă
Aparatură specifică, faze izolate
Mai lent, depinde de detectarea defecțiunilor monofazate
Alegerea dintre aceste configurații depinde în mare măsură de arhitectura specifică a sistemului electric și de schema de relee de protecție existentă. Kiturile Spider sunt, în general, preferate în lucrările pe linii aeriene, deoarece garantează că, dacă linia este alimentată, defecțiunea multifazată rezultată va fi detectată instantaneu de releele substației. Împământările monofazate sunt uneori necesare în aparatele de comutare închise, unde limitările de spațiu fizic împiedică utilizarea barelor de grup voluminoase.
Stabilirea unei zone echipotențiale (EPZ)
O zonă echipotențială (EPZ) împiedică trecerea curentului prin corpul lucrătorului, menținând toate suprafețele palpabile la același potențial electric. Această protecție fiziologică este vitală în timpul unei defecțiuni. Împământarea EPZ contrastează cu împământarea tradițională a suportului, care plasează pământ de ambele părți ale zonei de lucru, dar nu garantează un potențial egal la locul de muncă. Industria s-a orientat către împământarea EPZ pentru o siguranță sporită a lucrătorilor.
Crearea unei EPZ eficientă necesită legarea platformei conductoare a lucrătorului (cum ar fi un turn metalic sau un covoraș conductor) direct la conductorii de fază pe care se lucrează. Dacă apare o defecțiune, tensiunea întregii zone crește simultan. Deoarece nu există nicio diferență de potențial între mâinile și picioarele lucrătorului, nici un curent nu trece prin corpul lor. Împământarea suportului, deși este încă folosită pentru declanșarea întrerupătoarelor, permite formarea unui gradient de tensiune pe locul de lucru, care poate fi letal.
Categorii de soluții: Componentele de bază ale truselor de împământare
Cabluri de împământare: dimensionare și flexibilitate
Cablurile temporare de împământare constau în mod obișnuit din conductori de cupru cu fire fine, înveliți în manșe de elastomer precum neopren, silicon sau EPR. Aceste materiale oferă durabilitate și flexibilitate. Cu toate acestea, există un compromis între ecartamentul cablului și flexibilitatea fizică. Curenții mari de defect necesită cabluri groase și grele, care cresc greutatea și reduc flexibilitatea, impactând ergonomia lucrătorului și viteza de desfășurare.
Eșuarea cuprului este un factor critic. Cablul standard de construcție este prea rigid pentru aplicații temporare de împământare. Cablurile de împământare folosesc sute sau mii de fire de cupru foarte fine pentru a menține flexibilitatea pe vreme rece și pentru a permite lucrătorilor să manevreze cablurile în poziție. Materialul jachetei trebuie să reziste la tăieturi, abraziuni și degradare de la lumina UV și ozon. Jachetele din silicon oferă o flexibilitate excelentă pe vreme rece, în timp ce neoprenul oferă rezistență superioară la abraziune.

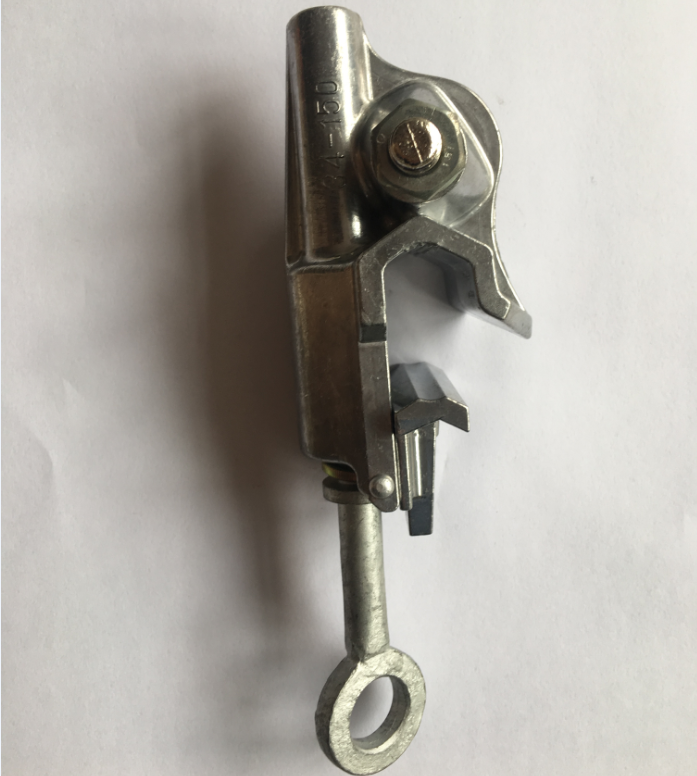

Cleme și ferule: potrivirea conexiunilor la echipament
Tipurile de cleme includ cleme C, duckbill, falci plat și design cu bile. Clemele C și clemele de rață se potrivesc liniilor aeriene, în timp ce clemele cu falcă plate și cleme cu bile se potrivesc substațiilor și aparatelor de comutare subterane. Fălcile cu autocurățare sau zimțate sunt vitale pentru pătrunderea oxidării suprafeței pe barele colectoare din aluminiu sau cupru, asigurând o conexiune cu rezistență scăzută. Ferulele de compresie sau filetate (învăluite vs. neînvăluite) mențin o rezistență electrică scăzută la solicitări termice și mecanice extreme.
Cleme C: Ideale pentru prinderea conductoarelor rotunde și a barelor colectoare.
Cleme Duckbill: Proiectate pentru aplicarea ușoară pe liniile aeriene folosind bețișoare fierbinți.
Cleme cu fălci plate: utilizate pentru conectarea la bare plate sau la oțel structural.
Cleme cu tip bilă: asigură un punct de conectare sigur, cu mai multe unghiuri în substații.
Conexiunea dintre cablu și clemă este cel mai frecvent punct de defecțiune în timpul unei defecțiuni. Ferulele trebuie sertizate în mod corespunzător folosind instrumente calibrate pentru a se asigura că nu se trag atunci când cablul bate. Ferulele învăluite se extind peste mantaua cablului, asigurând eliberarea tensiunii și împiedicând umiditatea să pătrundă în firele conductorului, ceea ce poate provoca coroziune ascunsă.
Suport hardware, stocare și accesorii
Barele de grup, șaile de împământare și stick-urile fierbinți (unelte cu linie sub tensiune) facilitează aplicarea și îndepărtarea în siguranță a echipamentului de împământare. Depozitarea corectă este la fel de importantă. Sacii de depozitare robusti, rezistenti la intemperii previn pătrunderea umezelii, tăierea mantalei cablului și degradarea mecanică în timpul tranzitului, prelungind durata de viață și fiabilitatea echipamentului.
Bețișoarele fierbinți trebuie testate în mod regulat pentru a se asigura că proprietățile lor izolante rămân intacte. La aplicarea solului, lucrătorul trebuie să mențină distanța minimă de apropiere până când solul este fixat în siguranță. Barele de grup servesc ca punct central de conectare pentru kiturile spider, permițând mai multor cabluri de fază să se conecteze la un singur cablu de împământare. Acest lucru reduce cantitatea de cablu necesară și simplifică procesul de instalare.
Dimensiuni de evaluare: Cum să specificați echipamentul portabil de pământ
Evaluarea curentului de eroare și timpul de ștergere
Echipamentul trebuie să reziste curentului de defect asimetric maxim pe durata necesară protecției primare pentru a elimina defecțiunea, măsurată de obicei în cicluri. Subdimensionarea duce la vaporizarea cablului, forțele de bici și suflarea clemei. Supradimensionarea cauzează o greutate excesivă, ceea ce duce la oboseala lucrătorului sau la instalarea necorespunzătoare. Raportul X/R afectează primul curent de vârf asimetric de jumătate de ciclu, dictând rezistența mecanică necesară pentru kiturile de împământare.
Inginerii trebuie să consulte studiul de scurtcircuit al instalației pentru a determina curentul de defect disponibil la locul de lucru specific. Timpul de ștergere al releului de rezervă trebuie utilizat, nu al releului primar, pentru a asigura supraviețuirea împământărilor chiar dacă protecția primară eșuează. Forțele mecanice sunt proporționale cu pătratul curentului de vârf, făcând raportul X/R un factor critic în selecția clemei.
Configurații specifice aplicației
Substațiile necesită știfturi cu bile de mare rezistență, cleme cu fălci plate și cabluri cu grad ridicat de eroare datorită capacităților mari de scurtcircuit. Aplicațiile aeriene de transmisie și distribuție (T&D) utilizează cleme ușoare, cu rață lungă și bare de grup pentru instalarea stâlpilor din lemn. Aparatele de distribuție industriale și comerciale necesită conectori compacti, izolați în cot, cleme de bare colectoare și kituri de împământare cu lungime personalizată concepute pentru spații restrânse.
În substații, curenții de defect pot depăși 40.000 de amperi, necesitând cabluri masive duble 4/0 și cleme de rezistență. Liniile aeriene de distribuție au în mod obișnuit curenți de defect mai mici, permițând cabluri mai ușoare 1/0 sau 2/0, care sunt mai ușor de manevrat de către montanii în partea de sus a stâlpului. Aplicațiile de comutație necesită adesea adaptoare specializate pentru a se conecta la barele interioare în siguranță.
Conformitatea cu reglementările și standardele de testare
ASTM F855 (Standard Specifications for Temporary Protective Grounds) și IEC 61230 dictează valori nominale de curent continuu, capacități de curent de defect și cerințe de rezistență mecanică. Conformitatea asigură că echipamentul poate supraviețui condițiilor extreme ale unei defecțiuni. Specificarea componentelor care îndeplinesc aceste standarde nu este negociabilă pentru siguranța personalului.
Aceste standarde impun producătorilor să-și supună proiectele unor teste riguroase, inclusiv aplicarea unui curent de defect complet ansamblurilor și verificarea faptului că acestea nu se defectează mecanic sau termic. Când achiziționați echipament, trebuie să verificați dacă combinația specifică de cablu, manșoane și cleme a fost testată ca un ansamblu complet. Amestecarea și potrivirea componentelor de la diferiți producători poate anula certificarea.
Durabilitatea mediului vs. utilizabilitate
Evaluați materialele jachetei în raport cu factorii de mediu. Expunerea la UV, frigul extrem (reținerea flexibilității până la -40°C) și expunerea la substanțe chimice în site-urile industriale degradează mantalele cablurilor în timp. Selectarea materialelor care echilibrează durabilitatea mediului cu capacitatea de utilizare asigură că echipamentul rămâne sigur și gestionabil în condiții dure.
Un cablu care devine rigid la temperaturi de îngheț este periculos, deoarece lucrătorii se pot lupta să aplice clemele în siguranță. Dimpotrivă, o jachetă care se înmoaie prea mult la căldură extremă poate fi tăiată cu ușurință prin muchii ascuțite pe turnuri sau echipamente. Inspectarea regulată a jachetei pentru a detecta fisuri, tăieturi sau umflături este necesară pentru a menține integritatea setului de împământare.
Factori de influență a costurilor și valorii
Seturi de împământare personalizate vs. pre-asamblate
Seturile de împământare de la raft oferă confort inițial, dar ansamblurile personalizate adaptate geometriilor specifice de substație sau linii oferă adesea o potrivire operațională mai bună. Modificarea truselor pre-asamblate poate anula testarea producătorului, specificațiile și certificările UL/ASTM, introducând riscuri ascunse.
Kiturile personalizate vă permit să specificați lungimile exacte ale cablurilor necesare pentru instalația dvs., reducând cablul în exces, care poate crea pericole de împiedicare sau poate crește acțiunea de biciuire violentă în timpul unei defecțiuni. Cu toate acestea, kiturile personalizate trebuie asamblate de unități certificate folosind instrumente de sertizare calibrate pentru a se asigura că respectă standardele ASTM. Asamblarea pe teren de către personal neinstruit este o încălcare majoră a siguranței.
Costurile ciclului de viață: întreținere, testare și înlocuire
Analizați costurile ciclului de viață ținând cont de testele periodice obligatorii, cum ar fi testarea căderii în milivolti și testarea micro-ohmmetrului. Înlocuirea componentelor deteriorate de uzura mecanică sau degradarea mediului afectează și investiția totală. Întreținerea regulată asigură funcționarea corectă a echipamentului atunci când este necesar.
Echipamentul de împământare este supus unei manipulări dure pe teren. Clemele sunt scăpate, cablurile sunt târâte pe beton, iar firele sunt murdare de murdărie. Un program robust de întreținere include dezasamblarea clemelor, curățarea filetelor, lubrifierea pieselor mobile și măsurarea rezistenței întregului ansamblu. Seturile care eșuează testul de rezistență trebuie scoase imediat din funcțiune și reparate sau distruse.
Riscuri de implementare și strategii de atenuare
Secvențe de instalare necorespunzătoare
Aplicarea incorectă prezintă un risc fatal. Urmați regula absolută: „Primul la pământ, ultimul de la pământ.” Conectați întotdeauna clema de la capătul de masă mai întâi și deconectați-o ultima. Utilizați unelte de linie sub tensiune, izolate, pentru atașarea și detașarea în siguranță, atenuând riscul de șoc în timpul procesului de împământare.
Verificați că circuitul este scos de sub tensiune folosind un detector de tensiune aprobat.
Curățați punctele de conectare de pe rețeaua de împământare și conductorii de fază folosind o perie de sârmă.
Atașați ferm clema de împământare la punctul de masă stabilit.
Folosind un baston fierbinte, atașați clemele de fază la conductori unul câte unul.
Pentru a îndepărta, inversați procesul: detașați mai întâi clemele de fază folosind un baston fierbinte, apoi scoateți clema de masă.
Degradare și neinspectare
Punctele de defectare obișnuite includ fire de cupru rupte în apropierea conexiunii virolei, fălci de cleme oxidate, pătrunderea umezelii sub mantaua cablului și îndepărtarea filetului. Implementați un protocol strict de inspecție vizuală înainte de utilizare împreună cu testele cantitative de diagnosticare folosind micro-ohmmetre pentru a verifica rezistența între ansambluri.
Lucrătorii trebuie să își treacă mâinile de-a lungul întregii lungimi a cablului înainte de fiecare utilizare pentru a simți ruperea interioară a firului, care se prezintă adesea ca un punct moale sau o umflătură în jachetă. Fălcile clemelor trebuie inspectate pentru arsuri de arc sau uzură excesivă care ar putea împiedica o prindere strânsă. Orice echipament care prezintă semne de deteriorare trebuie etichetat în afara serviciului.
Lacunele de formare în medii complexe
Este posibil ca lucrătorii să nu înțeleagă cerințele specifice de împământare pentru diferite medii, cum ar fi liniile aeriene față de aparatele de comutare placate cu metal. Programele de formare continue, specifice locației, asigură că siguranța teoretică se traduce în aplicare practică, reducând erorile și îmbunătățind siguranța generală a șantierului.
Instruirea trebuie să includă o practică practică de aplicare a terenurilor în medii simulate. Lucrătorii trebuie să înțeleagă fizica de ce funcționează împământarea EPZ și consecințele catastrofale ale aplicării incorecte a terenurilor. Ar trebui efectuate audituri regulate de siguranță pentru a observa echipele de teren și pentru a corecta tehnicile necorespunzătoare înainte ca acestea să ducă la un accident.
Concluzie
Auditează-ți sistemul electric pentru a determina curenții de defect maxim disponibili și timpii de curățare în toate locurile de lucru.
Specificați componentele de împământare care respectă strict standardele ASTM F855 sau IEC 61230 pe baza datelor dvs. privind curentul de defect.
Implementați un protocol obligatoriu de inspecție vizuală înainte de utilizare pentru toate echipajele de teren care manipulează terenuri temporare.
Programați testarea anuală a micro-ohmmetrului pentru toate ansamblurile de împământare pentru a verifica continuitatea electrică și integritatea mecanică.
Efectuați instruire specifică locației cu privire la crearea zonei echipotențiale (EPZ) și secvențele de instalare adecvate, folosind instrumente live-line.
FAQ
Î: Care este diferența dintre împământarea permanentă și echipamentul portabil de împământare?
R: Împământarea permanentă protejează sistemul și publicul în timpul funcționării normale. Echipamentul portabil de împământare protejează temporar lucrătorii în timpul întreținerii pe liniile fără tensiune.
Î: Cât de des ar trebui testate cablurile portabile de împământare?
R: Efectuați inspecții vizuale înainte de fiecare utilizare. Efectuați teste electrice și mecanice anual sau după un eveniment suspectat de defecțiune folosind un micro-ohmmetru.
Î: Ce dimensiune a cablului de împământare am nevoie pentru instalația mea?
R: Mărimea este dictată de un studiu de curent de defect, care face referire la diagramele de dimensionare ASTM F855, cum ar fi 2/0, 4/0 sau dublu 4/0 AWG, în funcție de timpii de curățare.
Î: Care este diferența dintre un kit de împământare trifazat și un cablu de împământare monofazat?
R: Un kit trifazat conectează toate conductoarele de fază împreună pentru a crea un scurtcircuit comun înainte de a rula la masă. Conductoarele monofazate rulează individual de la fiecare fază la o conexiune la masă.
Î: Îmi pot construi sau repara propriile kituri de împământare?
R: Evitați cu tărie reparațiile pe teren sau asamblarea bricolaj fără unelte de sertizare certificate și echipamente de testare din cauza răspunderii severe și a riscurilor de siguranță.
Î: Ce este o zonă echipotențială (EPZ) în siguranță electrică?
R: Un EPZ este o zonă de lucru în care toate suprafețele conductoare sunt legate între ele pentru a menține o diferență de tensiune aproape de zero pe muncitor.
Î: De ce blocarea/etichetarea (LOTO) nu este suficientă fără împământare portabilă?
R: LOTO previne reactivarea intenționată, dar nu poate opri tensiunile induse de la liniile paralele, loviturile de trăsnet sau contactul accidental cu circuitele sub tensiune.
