Pourquoi une pince de terre est-elle essentielle dans les systèmes électriques ?
Dans le monde d'aujourd'hui, où l'électricité alimente tout, des maisons et bureaux aux usines et infrastructures, la sécurité électrique est primordiale. Avec la demande croissante d’une alimentation électrique stable et ininterrompue, l’importance d’un système de mise à la terre bien conçu n’a jamais été aussi importante.
Au cœur de chaque configuration de mise à la terre sécurisée se trouve un élément petit mais essentiel : le pince de terre . Mais qu’est-ce qu’une pince de terre et pourquoi joue-t-elle un rôle si crucial dans la protection des systèmes électriques ?
Comment fonctionnent les pinces de terre : comprendre le mécanisme

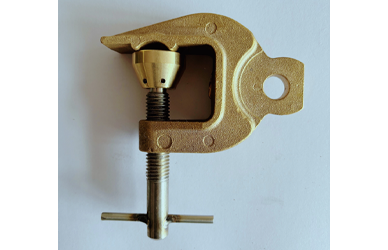

Une pince de terre est un dispositif mécanique et conducteur utilisé pour connecter solidement un conducteur électrique (généralement un fil de cuivre ou une tige de mise à la terre) à un système de mise à la terre. Il fait partie d'un circuit de mise à la terre en boucle fermée, qui permet au courant électrique d'être déchargé en toute sécurité dans la terre en cas de défaut.
Fonctions clés d'une pince de terre :
Connexion électrique fiable : fournit un contact à faible résistance entre le conducteur et le milieu de mise à la terre.
Stabilité mécanique : garantit que le fil de terre reste fermement en place, même en cas de vibrations ou de contraintes environnementales.
Résistance à la corrosion : résiste à l’humidité, à l’oxydation et aux fluctuations de température pour des performances à long terme.
La pince est généralement installée aux points critiques du système de mise à la terre, là où les conducteurs de mise à la terre font interface avec des tiges, des tuyaux, des barres d'armature ou des enceintes métalliques. Sans cette connexion, le circuit de mise à la terre devient incomplet, ce qui présente de sérieux risques pour l'équipement et le personnel.
Le rôle protecteur des pinces de terre dans les systèmes électriques
Les pinces de terre sont plus que de simples connecteurs mécaniques : ce sont des composants essentiels pour garantir la sécurité, les performances et la fiabilité de tout système électrique. Des maisons résidentielles aux sous-stations industrielles, une mise à la terre appropriée avec des pinces de terre joue un rôle direct dans la prévention des accidents et la protection des équipements sensibles. Voyons comment.
1. Prévention des chocs électriques
L’un des plus grands dangers dans tout système électrique est le courant de fuite, où l’électricité parasite alimente les pièces métalliques qui ne sont pas censées transporter du courant. Cela représente un risque sérieux : si une personne touche un châssis métallique ou un appareil mal isolé, l'électricité pourrait traverser son corps pour atteindre le sol.
Une pince de terre atténue ce risque en établissant un chemin sûr et à faible résistance vers la terre. Lorsqu'il est correctement connecté, il garantit que tout courant de défaut est immédiatement détourné des personnes vers le sol. Cela permet aux dispositifs de sécurité tels que les dispositifs à courant résiduel (RCD) ou les disjoncteurs de fuite à la terre (GFCI) de détecter la fuite et de couper l'alimentation en quelques millisecondes, évitant ainsi les blessures ou les accidents mortels.
2. Protection des équipements contre les surtensions
Les systèmes électriques subissent fréquemment des surtensions, qu'elles soient dues à des problèmes internes (par exemple, opérations de commutation, démarrages de moteurs) ou à des événements externes comme la foudre et les perturbations du réseau. Les équipements sensibles, tels que les serveurs, les automates programmables (PLC) ou les dispositifs médicaux, peuvent être endommagés de manière permanente sans une gestion appropriée des surtensions.
En utilisant des pinces de terre pour relier solidement les fils de terre, l'excès de tension provenant des surtensions peut être déchargé en toute sécurité dans la terre. Cela protège les composants vitaux tels que :
Systèmes de contrôle et cartes de circuits imprimés
Transformateurs de puissance
Infrastructures de communication
Équipements d'énergie renouvelable tels que les onduleurs solaires
Sans mise à la terre sécurisée via des pinces de terre, ces actifs de grande valeur sont exposés à des contraintes électriques imprévisibles et potentiellement catastrophiques.
3. Stabilisation de la tension du système
Dans tout système électrique, le maintien d’un point de référence de tension stable est essentiel pour un fonctionnement sûr. Cela se fait généralement en mettant à la terre le point neutre du transformateur ou du générateur.
Les pinces de terre jouent un rôle crucial dans la création et le maintien de cette référence stable. Ils assurent :
Potentiel de tension constant sur tous les composants mis à la terre
Risques réduits de tensions flottantes ou de déséquilibres électriques involontaires
Performances plus précises des appareils sensibles à la tension
Une tension stable contribue à améliorer la qualité globale de l’énergie, à réduire les interférences électromagnétiques (EMI) et à garantir la conformité aux normes du réseau et de sécurité.
4. Fonctionnement efficace des dispositifs de sécurité
Les dispositifs de protection tels que les disjoncteurs, les fusibles et les dispositifs de protection contre les surtensions (SPD) reposent sur la présence d'un chemin de terre à faible impédance pour fonctionner correctement. Si la mise à la terre est incomplète, corrodée ou desserrée en raison d'une mauvaise connexion par pince, ces appareils risquent de ne pas se déclencher en cas de besoin, ce qui rend le système vulnérable à :
Conditions de surintensité prolongées
Incendies causés par des composants surchauffés
Accumulation de tension dangereuse dans les équipements exposés
Des pinces de terre de haute qualité garantissent des connexions fermes, résistantes à la corrosion et mécaniquement solides. Cette continuité permet aux dispositifs de sécurité de détecter les défauts et d'interrompre les circuits rapidement, protégeant ainsi les personnes et les infrastructures.
Applications réelles des pinces de terre
Les pinces de terre sont utilisées dans les environnements résidentiels, commerciaux et industriels. Examinons quelques exemples courants où ils jouent un rôle clé dans les systèmes de mise à la terre :
● Panneaux de distribution résidentiels
Dans les maisons, le conducteur de terre du boîtier de distribution principal est souvent connecté à un piquet de terre enterré à proximité du bâtiment. Des pinces de terre sont utilisées pour relier solidement le fil à la tige, garantissant ainsi une dissipation efficace du courant.
Les applications typiques incluent :
Mise à la terre du compteur électrique
Mise à la terre des appareils électroménagers
Protection des systèmes solaires sur les toits
● Armoires électriques industrielles et boîtiers de machines
Les usines et les entrepôts disposent de grandes armoires de distribution d'énergie, d'appareillages de commutation et de machines lourdes. Ces systèmes doivent être mis à la terre pour éviter les risques de choc et garantir la longévité des équipements.
Les pinces de terre sont utilisées pour :
Enceintes métalliques mises à la terre et cadres d'équipement
Connectez le ruban ou le fil de cuivre aux barres omnibus de mise à la terre
Fixez les câbles de mise à la terre à l'acier de construction
● Équipements extérieurs et transformateurs
Les appareils électriques extérieurs sont exposés à la pluie, aux variations de température et à la foudre. Des unités CVC et transformateurs aux poteaux d'éclairage et sous-stations, tout doit être efficacement mis à la terre.
Les pinces de terre aident :
Connectez les fils de terre aux cadres du transformateur
Relier les paratonnerres aux piquets ou aux plaques de terre
Mettre à la terre les boîtiers métalliques des climatiseurs et des machines extérieures
● Chantiers et Installations Temporaires
Les réseaux électriques temporaires pour les projets de construction nécessitent des systèmes de mise à la terre rapides et fiables. Les pinces de terre offrent :
Fixation rapide des fils aux piquets de terre temporaires
Solutions réutilisables et réglables pour modifier les configurations de puissance
Sécurité renforcée pendant les phases de tests et de mise en service
Caractéristiques d'une pince de terre de haute qualité
Toutes les pinces n'offrent pas les mêmes performances. Les attributs suivants définissent une pince de terre fiable et efficace :
1. Haute conductivité
Fabriqué en laiton, cuivre ou acier inoxydable pour garantir une résistance minimale et un flux de courant optimal.
2. Résistance à la corrosion
Durable sous exposition à l’humidité, au sel et aux produits chimiques. Les matériaux enduits ou traités prolongent la durée de vie.
3. Ajustement mécanique sécurisé
Des vis bien ajustées, un boulon en U ou une conception en selle empêchent le glissement et le desserrage par vibration.
4. Installation facile
Aucun outil spécialisé requis. Les boulons filetés et les marquages clairs permettent une installation rapide.
5. Durabilité dans des conditions difficiles
Conçu pour fonctionner dans des conditions météorologiques extrêmes et des environnements très sollicités sans dégradation.
Meilleures pratiques d'utilisation des pinces de terre
Pour maximiser la sécurité et les performances de votre système de mise à la terre, suivez ces conseils d'installation :
Utilisez des matériaux adaptés (par exemple, une pince en cuivre avec un fil de cuivre) pour éviter la corrosion galvanique.
Serrez fermement les connexions , mais évitez de serrer trop fort, ce qui pourrait dénuder les filetages ou déformer les colliers.
Inspectez régulièrement pour détecter tout signe d’usure, de rouille ou de desserrage mécanique.
Assurer un contact complet entre le conducteur et la surface de la pince pour une conductivité optimale.
Gardez les connexions sèches et scellées , en particulier dans les environnements extérieurs ou corrosifs.
Un petit appareil avec un énorme impact sur la sécurité
Bien que de taille compacte, un La pince de terre joue un rôle essentiel dans la sécurité électrique : elle garantit que les courants de défaut sont déchargés en toute sécurité, que les dispositifs de protection fonctionnent rapidement et que la tension du système reste stable. De la prévention des chocs électriques à la minimisation des dommages aux équipements et des risques d'incendie, sa fonction est indispensable.
Lors de la planification ou de la mise à niveau de votre système de mise à la terre, il est essentiel de choisir des pinces de terre de haute qualité et résistantes à la corrosion. C'est là que JITAI Electric Power Equipment Co., Ltd. se démarque en proposant des pinces de terre durables et conçues avec précision, fiables dans les secteurs de la construction, de l'énergie et des infrastructures.
