چگونه گیره زمین از سیستم الکتریکی شما محافظت می کند؟

چرا گیره زمین در سیستم های الکتریکی حیاتی است؟

در دنیای امروزی که برق همه چیز را از خانه ها و ادارات گرفته تا کارخانه ها و زیرساخت ها تامین می کند، ایمنی الکتریکی در درجه اول اهمیت قرار دارد. با افزایش تقاضا برای منبع تغذیه بدون وقفه و پایدار، اهمیت یک سیستم اتصال زمین با طراحی خوب هرگز قابل توجه نبوده است.

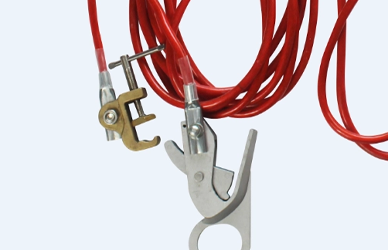

در قلب هر راه اندازی زمین ایمن یک جزء کوچک اما ضروری وجود دارد: گیره زمین . اما گیره ارت چیست و چرا نقش مهمی در حفاظت از سیستم های الکتریکی دارد؟

نحوه کار گیره های زمین: درک مکانیسم

گیره زمین یک وسیله مکانیکی و رسانا است که برای اتصال ایمن یک هادی الکتریکی - معمولا یک سیم مسی یا میله زمین - به یک سیستم اتصال به زمین استفاده می شود. این بخشی از یک مدار ارت حلقه بسته است که اجازه می دهد جریان الکتریکی به طور ایمن به زمین در صورت بروز خطا تخلیه شود.

وظایف کلیدی گیره زمین:

• اتصال الکتریکی قابل اعتماد : تماس با مقاومت کم بین هادی و محیط زمین را فراهم می کند.

• پایداری مکانیکی : اطمینان حاصل می کند که سیم اتصال به زمین، حتی تحت ارتعاش یا استرس محیطی، محکم در جای خود باقی می ماند.

• مقاومت در برابر خوردگی : برای عملکرد طولانی مدت در برابر رطوبت، اکسیداسیون و نوسانات دما مقاومت می کند.

گیره معمولاً در نقاط بحرانی سیستم اتصال به زمین نصب می شود، جایی که هادی های زمین با میله ها، لوله ها، میلگردها یا محفظه های فلزی ارتباط دارند. بدون این اتصال، مدار زمین ناقص می شود و خطرات جدی برای تجهیزات و پرسنل ایجاد می کند.

نقش حفاظتی گیره های زمین در سیستم های الکتریکی

گیره های زمین چیزی بیش از اتصال دهنده های مکانیکی هستند - آنها اجزای حیاتی در تضمین ایمنی، عملکرد و قابلیت اطمینان هر سیستم الکتریکی هستند. از منازل مسکونی گرفته تا پست های صنعتی، زمین مناسب با گیره های ارت نقش مستقیمی در پیشگیری از حوادث و حفاظت از تجهیزات حساس دارد. بیایید بررسی کنیم که چگونه.

1. پیشگیری از شوک الکتریکی

یکی از بزرگترین خطرات در هر سیستم الکتریکی جریان نشتی است، جایی که الکتریسیته سرگردان به قطعات فلزی که برای انتقال جریان نیستند، انرژی می دهد. این یک خطر جدی است: اگر شخصی یک شاسی فلزی یا وسیله ای با عایق معیوب را لمس کند، برق می تواند از بدن او عبور کند و به زمین برسد.

گیره زمین با ایجاد یک مسیر ایمن و کم مقاومت به زمین این خطر را کاهش می دهد. هنگامی که به درستی متصل می شود، اطمینان حاصل می کند که هر گونه جریان خطا بلافاصله از افراد دور شده و به زمین منحرف می شود. این به دستگاه‌های ایمنی مانند دستگاه‌های جریان باقی‌مانده (RCD) یا قطع‌کننده‌های مدار خطای زمین (GFCIs) اجازه می‌دهد تا نشت را تشخیص داده و برق را در میلی‌ثانیه قطع کنند و از آسیب یا حوادث مرگبار جلوگیری کنند.

2. حفاظت از تجهیزات در برابر نوسانات ولتاژ

سیستم‌های الکتریکی غالباً دچار نوسانات ولتاژ می‌شوند، چه به دلیل مسائل داخلی (مثلاً عملیات سوئیچینگ، راه‌اندازی موتور) یا رویدادهای خارجی مانند برخورد صاعقه و اختلالات شبکه. تجهیزات حساس - مانند سرورها، کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) یا دستگاه‌های پزشکی - می‌توانند به طور دائمی بدون مدیریت موج مناسب آسیب ببینند.

با استفاده از گیره های زمین برای اتصال ایمن سیم های زمین، ولتاژ اضافی ناشی از نوسانات را می توان با خیال راحت به زمین تخلیه کرد. این از اجزای حیاتی مانند:

• سیستم های کنترل و برد مدار

• ترانسفورماتورهای قدرت

• زیرساخت های ارتباطی

• تجهیزات انرژی های تجدیدپذیر مانند اینورترهای خورشیدی

بدون اتصال زمین ایمن از طریق گیره های زمین، این دارایی های با ارزش بالا در معرض استرس الکتریکی غیرقابل پیش بینی و بالقوه فاجعه بار قرار می گیرند.

3. تثبیت ولتاژ سیستم

در هر سیستم قدرت، حفظ یک نقطه مرجع ولتاژ پایدار برای عملکرد ایمن ضروری است. این معمولاً با اتصال به زمین نقطه خنثی ترانسفورماتور یا ژنراتور انجام می شود.

گیره های زمین نقش مهمی در ایجاد و حفظ این مرجع پایدار دارند. آنها تضمین می کنند:

• پتانسیل ولتاژ ثابت در تمام اجزای زمین

• کاهش خطرات ناشی از ولتاژهای شناور یا عدم تعادل الکتریکی ناخواسته

• عملکرد دقیق تر از دستگاه های حساس به ولتاژ

ولتاژ پایدار به بهبود کیفیت کلی توان کمک می کند، تداخل الکترومغناطیسی (EMI) را کاهش می دهد و از انطباق با استانداردهای شبکه و ایمنی پشتیبانی می کند.

4. عملکرد موثر دستگاه های ایمنی

دستگاه‌های حفاظتی مانند کلیدهای مدار، فیوزها و دستگاه‌های حفاظت از نوسانات (SPD) برای عملکرد صحیح به وجود یک مسیر زمینی با امپدانس کم متکی هستند. اگر اتصال زمین ناقص، خورده یا شل باشد به دلیل اتصال ضعیف گیره، این دستگاه‌ها ممکن است در صورت نیاز قطع نشوند - سیستم را در برابر موارد زیر آسیب‌پذیر می‌کند:

• شرایط جریان بیش از حد طولانی مدت

• آتش سوزی ناشی از گرم شدن بیش از حد قطعات

• ایجاد ولتاژ خطرناک در تجهیزات در معرض

گیره های زمین با کیفیت بالا اتصالات محکم، مقاوم در برابر خوردگی و از نظر مکانیکی قوی را تضمین می کنند. این تداوم دستگاه‌های ایمنی را قادر می‌سازد تا عیب‌ها و مدارها را سریعاً قطع کنند و از افراد و زیرساخت‌ها محافظت کنند.

کاربردهای واقعی گیره های زمین

گیره های زمین در مکان های مسکونی، تجاری و صنعتی استفاده می شوند. بیایید چند نمونه رایج را بررسی کنیم که در آنها نقش کلیدی در سیستم های زمین بازی می کنند:

● تابلوهای توزیع مسکونی

در خانه ها، هادی زمین از جعبه توزیع اصلی اغلب به میله زمینی که در نزدیکی ساختمان دفن شده وصل می شود. از گیره های زمین برای اتصال ایمن سیم به میله استفاده می شود و از اتلاف موثر جریان اطمینان حاصل می شود.

کاربردهای معمولی عبارتند از:

• زمین کنتور برق

• زمین کردن لوازم خانگی

• حفاظت از سیستم های خورشیدی پشت بام

● کابینت برق صنعتی و محفظه ماشین آلات

کارخانه ها و انبارها دارای کابینت های توزیع برق بزرگ، تابلو برق و ماشین آلات سنگین هستند. این سیستم ها باید برای جلوگیری از خطرات شوک و اطمینان از طول عمر تجهیزات، زمین شوند.

گیره های زمین برای موارد زیر استفاده می شوند:

• محفظه های فلزی زمینی و قاب تجهیزات

• نوار یا سیم مسی را به شینه های اتصال به زمین وصل کنید

• کابل های ارت را به فولاد سازه ای محکم کنید

● تجهیزات فضای باز و ترانسفورماتورها

دستگاه های الکتریکی در فضای باز در معرض باران، نوسانات دما و رعد و برق هستند. از واحدهای HVAC و ترانسفورماتورها گرفته تا تیرهای روشنایی و پست‌ها، همه باید به طور موثر زمین شوند.

گیره های زمین کمک می کنند:

• سیم های زمین را به قاب های ترانسفورماتور وصل کنید

• میله های صاعقه را به میله ها یا صفحات زمین بچسبانید

• کیس های فلزی دستگاه های تهویه مطبوع و ماشین آلات فضای باز را زمین کنید

● سایت های ساخت و ساز و تاسیسات موقت

شبکه های برق موقت برای پروژه های ساختمانی به سیستم های زمینی سریع و قابل اعتماد نیاز دارند. گیره های زمین ارائه می دهند:

• اتصال سریع سیم ها به میله های زمین موقت

• راه حل های قابل استفاده مجدد و قابل تنظیم برای جابجایی تنظیمات برق

• ایمنی افزایش یافته در مراحل تست و راه اندازی

ویژگی های گیره زمین با کیفیت بالا

همه گیره ها عملکرد یکسانی ندارند. ویژگی های زیر یک گیره زمین قابل اعتماد و موثر را تعریف می کند:

1. رسانایی بالا

ساخته شده از برنج، مس یا فولاد ضد زنگ برای اطمینان از حداقل مقاومت و جریان بهینه.

2. مقاومت در برابر خوردگی

در برابر رطوبت، نمک و مواد شیمیایی بادوام است. مواد پوشش داده شده یا درمان شده عمر مفید را افزایش می دهند.

3. تناسب مکانیکی ایمن

پیچ های محکم، طراحی U-bolt یا زین از لغزش و شل شدن لرزش جلوگیری می کند.

4. نصب آسان

بدون نیاز به ابزار تخصصی پیچ‌های رزوه‌دار و علامت‌های شفاف از راه‌اندازی سریع پشتیبانی می‌کنند.

5. دوام در شرایط سخت

طراحی شده برای کار در آب و هوای شدید و محیط های پر استرس بدون تخریب.

بهترین روش ها برای استفاده از گیره های زمین

برای به حداکثر رساندن ایمنی و عملکرد سیستم زمین خود، نکات زیر را برای نصب دنبال کنید:

• برای جلوگیری از خوردگی گالوانیکی از مواد همسان  (مثلاً گیره مسی با سیم مسی) استفاده کنید.

• اتصالات را به طور ایمن سفت کنید  اما از گشتاور بیش از حد خودداری کنید که می تواند رزوه ها را کنده یا گیره ها را تغییر شکل دهد.

• به طور منظم بررسی کنید . برای علائم سایش، زنگ زدگی یا شل شدن مکانیکی

• از تماس کامل  بین هادی و سطح گیره برای هدایت بهینه اطمینان حاصل کنید.

• اتصالات را خشک و مهر و موم نگه دارید ، به خصوص در محیط های بیرونی یا خورنده.

یک دستگاه کوچک با تأثیر ایمنی بسیار زیاد

اگرچه از نظر اندازه جمع و جور است گیره زمین نقش مهمی در ایمنی الکتریکی ایفا می کند - اطمینان از تخلیه ایمن جریان های خطا، عملکرد سریع دستگاه های محافظ و ثابت ماندن ولتاژ سیستم. از جلوگیری از شوک الکتریکی گرفته تا به حداقل رساندن آسیب تجهیزات و خطرات آتش سوزی، عملکرد آن ضروری است.

هنگام برنامه ریزی یا ارتقاء سیستم زمین خود، انتخاب گیره های زمین با کیفیت بالا و مقاوم در برابر خوردگی ضروری است. اینجاست که JITAI Electric Power Equipment Co., Ltd. متمایز می‌شود - با ارائه گیره‌های زمین بادوام و مهندسی دقیق که در بخش‌های ساخت‌وساز، انرژی و زیرساخت قابل اعتماد هستند.
