Feltoperationer går ofte i stå, når teknikere støder på 'fantomspænding' på el-pæle eller fælles grunde. Du hører måske din tester bippe febrilsk, men du føler intet chok. Standard berøringsfri testere misfortolker ofte miljøer med høj interferens. De udløser let falske positiver. Over tid fører disse falske alarmer til farlig alarmtræthed. Besætninger kan begynde at gøre antagelser og afvise legitime, dødelige advarsler.
At vælge mellem en fremmedspændingsdetektor og en standardtester er kritisk for sikkerheden. Det kræver forståelse af deres særskilte interne filtreringsmuligheder. Du skal også evaluere deres tilsigtede driftsmiljøer og absolutte grænser for detektion. Det rigtige valg forhindrer forsinkelser i arbejdsgangene og katastrofale arbejdsulykker. I denne vejledning undersøger vi, hvordan disse værktøjer behandler signaler, hvor de udmærker sig, og hvorfor komplekse hjælpeprogrammer kræver specialiseret udstyr.
Nøgle takeaways
Standardspændingstestere er afhængige af simpel kapacitiv kobling, hvilket gør dem ideelle til boligdiagnostik, men overdrevent følsomme over for induceret spænding i komplekse forsyningsopsætninger.
Fremmedspændingsdetektorer anvender avancerede kredsløb (som 20Hz notch-filtre) til at blokere telekommunikationssignaler og RF-interferens og isolere ægte højstrøms AC-farer.
Miljøvariabler – såsom delt jording mellem telekommunikations- og elledninger – kræver FVD'er i industriel kvalitet udstyret med operatørjordledninger for at verificere autentiske trusler.
Ingen af værktøjerne måler nøjagtig spænding; begge fungerer som foreløbige screeningsenheder, der skal efterfølges af korrekt Lockout/Tagout (LOTO) og multimeter verifikationsprocedurer.
Kerneproblemet: Hvorfor 'Phantom Voltage' skaber farlig forvirring
Elektriske og telekommunikationsområder overlapper ofte hinanden. Denne overlapning skaber farlige arbejdsforhold for linjemænd og teknikere. En primær kilde til forvirring i disse miljøer involverer vildfaren og fantomspænding.
Definition af Stray og Phantom Voltage
Overhead højspændingsledninger projicerer usynlige elektromagnetiske felter. Disse felter udvides og kollapser konstant. Når strømløse kabler løber parallelt med disse strømledninger, opfanger de denne energi. Magnetfeltet inducerer en målbar spænding i den helt døde ledning. Vi kalder dette fænomen fantomspænding. Det opfører sig som et spøgelse i systemet. Ledningen indeholder spænding, men mangler strømstyrken til at forårsage dødelig skade. Grundlæggende testværktøjer kan dog ikke se forskel på harmløs induktion og en dødelig strømfejl.
Risikoen for alarmtræthed
Alert træthed skaber et massivt sikkerhedsansvar. Meget følsomme standardtestere udløser ofte positive aflæsninger på harmløse forsyningsstænger. En tekniker kan registrere 30V til 70V på en træstang. De lærer hurtigt, at stangen ikke udgør nogen fysisk trussel. Efter snesevis af falske alarmer holder operatøren op med at stole på værktøjet. De kan i sidste ende ignorere en ægte højstrømsfejl. Dette 'cry wolf'-scenarie forårsager direkte alvorlige arbejdsskader.
Jordende realiteter på tværs af systemet
Moderne forsyningsinfrastruktur deler ofte nøjagtig det samme fysiske rum. Telekommunikationslinjer, bredbåndskabler og kommunale elnet eksisterer side om side. Arbejdere forbinder nogle gange telekommunikationsjordledninger direkte til forsyningsnettet. Denne fælles infrastruktur introducerer vildfaren spænding i områder, hvor arbejdere forventer nul energi. Standardværktøjer misfortolker disse jordingsløkker på tværs af systemer. De ringer konstant ud af fare. Besætninger mister timer ved at prøve at spore ikke-eksisterende fejl.
Standardspændingstestere (NCVT'er): Styrker og kritiske begrænsninger

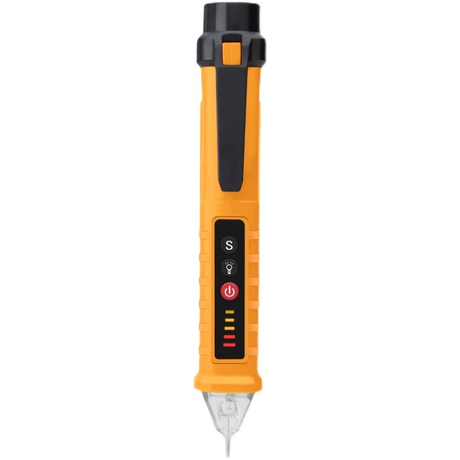

En standard ikke-kontakt Spændingsdetektor giver hurtig, foreløbig diagnostik. Den fungerer som en hæfteklammer i enhver elektrikerpose. Du skal dog forstå, hvordan det fungerer for at undgå farlige fejl.
Operationel mekanisme
Standard NCVT'er er afhængige af et basisprincip kaldet kapacitiv kobling. Værktøjet fungerer i det væsentlige som den ene halvdel af en kondensator. Den strømførende ledning fungerer som den anden halvdel. Luften og ledningsisoleringen tjener som det dielektriske medium mellem dem. Når du placerer testeren i nærheden af en strømførende AC-leder, fuldender et elektrisk felt kredsløbet. Enheden registrerer dette felt og udløser en visuel eller lydadvarsel. Den registrerer blot tilstedeværelsen af et elektrisk felt, ikke det faktiske spændingsniveau.
Optimal Use Cases
Disse værktøjer skinner i kontrollerede miljøer med lav interferens. Du bør bruge dem til indendørs kommercielle eller boligformål. De udmærker sig ved at identificere live-outlets hurtigt. Du kan nemt spore simple ledninger bag gipsplader. De hjælper dig med at lokalisere brud i forlængerledninger eller belysningskredsløb. I disse isolerede indendørs scenarier tilbyder grundlæggende NCVT'er uovertruffen hastighed og bekvemmelighed.
Hvor de fejler (den falske negative/positive fælde)
Standardtestere kæmper uden for kontrollerede miljøer. Du skal være opmærksom på specifikke fejlpunkter:
Falske positiver: Overfølsomhed plager forbrugermodeller. Nærliggende metalrør, fluorescerende lys eller kørende computere udløser nemt falske alarmer.
Falske negativer: Dette repræsenterer den farligste fejl. Tyk ledningsisolering blokerer fuldstændigt det elektriske felt. Døde batterier gør enheden lydløs. Desuden, hvis du isolerer dig selv fra jorden – som at stå på en tør træstige – brydes det kapacitive kredsløb. Værktøjet forbliver stille, mens du rører ved en strømførende 277V ledning.
UI/UX-fejl: Forbrugermodeller har ofte dårlige grænsefladedesign. De bruger muligvis en ensfarvet LED til både 'tænding' og 'fare detekteret'. Denne forvirrende feedback tvinger operatører til at gætte enhedens tilstand.
Fremmedspændingsdetektorer (FVD'er): Konstrueret til komplekse forsyningsmiljøer
Utility linemen og teleteknikere står over for uforudsigelige farer. De kræver fareisolering i industriel kvalitet. Fremmedspændingsdetektorer giver et stort spring i diagnostisk pålidelighed.
Avanceret signalbehandling
FVD'er anvender meget sofistikerede interne kredsløb. De har højimpedans operationsforstærkere (op-amps). Disse op-amps behandler svage signaler uden at trække strøm fra kilden. FVD'er anvender også logaritmiske svarsøjlediagrammer. En standardtester tilbyder binær feedback - den tænder eller slukker blot. En FVD giver granulær opløsning. Det graderede display hjælper dig med at spore den nøjagtige nærhed og styrke af spændingskilden.
Målrettede filtreringsmuligheder
Komplekse miljøer bombarderer sensorer med elektronisk støj. FVD'er bruger specialiserede hardwarefiltre til at ignorere denne støj. De indeholder 200Hz lavpasfiltre for at blokere højfrekvent interferens. Endnu vigtigere, de har præcise 20Hz notch-filtre. Telekommunikationslinjer bærer ofte telefonringesignaler. Disse signaler fungerer omkring 20Hz. En standardtester markerer en ringende telefon som en dødelig fare. FVD ignorerer eksplicit 20Hz-ringen og udsende radiofrekvenser. Den isolerer kun ægte højstrøms AC-fejl, der fungerer ved 50Hz eller 60Hz.
Operatørjordingsprotokollen
Statisk elektricitet forårsager stor diagnostisk hovedpine udendørs. Den menneskelige krop fungerer som en massiv kondensator. Du akkumulerer statisk ladning bare ved at gå rundt. FVD'er introducerer en kritisk felttest for at bekæmpe dette problem. Operatører tilslutter en jordledning direkte til værktøjet. Du holder i ledningen for at udtømme din egen statiske kropskapacitans. Hvis alarmen stopper med det samme, var den første aflæsning uskadelig miljøstatisk. Hvis alarmen fortsætter, har du fundet en fysisk aktiveret fare. Denne jordforbindelsesprotokol skelner endegyldigt mellem spøgelser og reelle trusler.
Head-to-Head evaluering: FVD vs. Standard Voltage Tester
At forstå de grundlæggende forskelle hjælper dig med at klæde dit team ordentligt på. Nedenfor er en detaljeret evaluering, der sammenligner begge enhedskategorier.
Nøjagtighed & Interferens Afvisning
Standardtestere registrerer den simple tilstedeværelse af ethvert AC elektrisk felt. De forbliver meget modtagelige for kapacitiv koblingsinterferens. De kan ikke skelne mellem en dødelig 480V fejl og et harmløst 40V induceret felt.
FVD'er anvender aktiv analog filtrering. De isolerer de specifikke frekvenser, der er forbundet med farlige vekselstrømsfejl. De afviser aktivt omgivende RF-støj og telekommunikationssignaler. Dette sikrer, at operatører kun reagerer på autentiske trusler.
Fysisk ergonomi og UI-feedback
Standardtestere har typisk slanke, penlignende profiler. Deres sondegeometrier skal passe dybt ind i smalle beholdere. De er stærkt afhængige af binære lyd- eller visuelle signaler.
FVD'er har robuste, robuste huse. De prioriterer graderede akustiske signaler. Når du bevæger dig tættere på faren, ændres tonehøjden. De bruger flertrins LED-søjlediagrammer til at angive feltstyrke. Denne dynamiske feedback hjælper teknikere med at finde den nøjagtige placering af en fejl på en overfyldt pæl.
Sikkerhedsoverholdelse og CAT-klassificeringer
De fleste standardtestere når CAT IV 600V eller CAT III 1000V ratings. Forbrugermodeller kommer dog ofte til kort med hensyn til industriel holdbarhed. De splintres let, hvis de tabes fra en skovlvogn.
Producenter bygger FVD'er til ekstrem overholdelse af udendørs brugsgenstande. De modstår kraftige fald, kraftig regn og frostgrader. Mange specialiserede FVD'er inkorporerer EX-proof (ATEX) standarder. Dette gør dem helt sikre til farlige, eksplosive eller meget brændbare miljøer.
Sammenfattende sammenligningsskema
Feature |
Standard spændingstester |
Fremmedspændingsdetektor (FVD) |
Detektionsmekanisme |
Grundlæggende kapacitiv kobling |
Filtreret kapacitiv kobling med op-amps |
Signalfiltrering |
Ingen (registrerer alle felter) |
200Hz lavpas, 20Hz notch-filter |
Brugerfeedback |
Binær (Tænd/Fra LED og bip) |
Logaritmisk søjlediagram, graderet lyd |
Operatørjording |
Ikke tilgængelig |
Dedikeret jordledning medfølger |
Bedste brugssag |
Indendørs bolig/erhverv |
Udendørs telekom / brugsstænger |
Indkøb og EHS-overvejelser: Hvilket værktøj passer til dit mandskab?
Udvalg af udstyr påvirker dit holds sikkerhedsrekord direkte. Environmental Health and Safety (EHS) ledere skal matche det korrekte værktøj til den specifikke branche.
Justeringsværktøj til handel
Du skal angive FVD'er som obligatorisk udstyr for eksterne besætninger. Telecom-linjemedarbejdere, forsyningslinjebetjente og bredbåndsteknikere håndterer infrastruktur med delt pol dagligt. De opererer i højinterferenszoner. En standard tester vil kun frustrere dem.
Omvendt bør du anbefale standardtestere udelukkende til anlægselektrikere. Indendørs vedligeholdelsespersonale, der arbejder på lokaliserede paneler, har ikke brug for kraftige hakfiltre. En slank, pålidelig berøringsfri pen passer perfekt til indendørs beholdertest og lokaliseret fejlfinding.
Trænings- og SOP-krav
Blot at købe det rigtige værktøj løser kun halvdelen af problemet. Du skal tage fat på den falske følelse af sikkerhed, som ikke-kontaktværktøjer skaber. Implementer strenge standarddriftsprocedurer (SOP'er). Kræv disse obligatoriske trin:
Live-Dead-Live-test: Besætninger skal teste spændingsdetektoren på et kendt strømførende kredsløb før brug.
Målverifikation: Test målområdet omhyggeligt.
Post-Test Verifikation: Test værktøjet på det kendte strømførende kredsløb igen. Dette beviser, at værktøjet ikke fejlede under inspektionen.
Mind din besætning om, at fravær af et bip ikke garanterer sikkerheden. Miljøfaktorer maskerer let reel spænding.
Komplementært værktøj
Ingen af værktøjerne erstatter et True RMS digitalt multimeter. FVD'er og NCVT'er fungerer udelukkende som foreløbige screeningsanordninger. De fortæller dig, om der kan være en fare. De etablerer ikke nul-energitilstande. Ved udførelse af Lockout/Tagout (LOTO) procedurer skal operatører bruge et multimeter eller en specialiseret to-polet tester. Kun fysiske kontaktværktøjer giver endelig spændingsmåling.
Konklusion
Overgangen fra en standardtester til en fremmedspændingsdetektor markerer et stort skift. Du går fra grundlæggende kontinuitetskontrol til fareisolering i industriel kvalitet. Fantomspændinger og krydsjordingssløjfer forvirrer rutinemæssigt standardpenne. De skaber farlig alarmtræthed i forsyningsmiljøer. FVD'er løser dette gennem avanceret filtrering og aktiv operatørjording.
Udvalg af udstyr skal stemme direkte med kompleksiteten af dit elektriske miljø. Vurder dine arbejdszoner omhyggeligt. Udstyr indendørs elektrikere med standardtestere af høj kvalitet. Mandat FVD'er til enhver besætning, der tackler udendørs, delt forsyningsinfrastruktur. Sikkerhedskopier endelig hvert køb med streng EHS-træning. Lær dine teams at verificere værktøjer løbende og stole på multimetre for endelig LOTO-overholdelse.
FAQ
Sp: Hvorfor bipper min spændingsdetektor, når den rører ved en træstang?
A: Fugt inde i træet leder elektromagnetiske felter genereret af højspændingsledninger. Dette skaber et målbart elektrisk felt, kendt som fantomspænding. Overfølsomme berøringsfri testere registrerer nemt dette omgivende felt. De advarer dig om en fare, selvom stangen i sig selv ikke kan levere en farlig strøm. Brug af en avanceret filtreringsenhed eliminerer disse falske alarmer.
Q: Kan en fremmedspændingsdetektor give en falsk negativ?
A: Ja. Falske negativer sker sjældent, men de er mulige. Døde batterier eller fysisk sensorskade forhindrer enheden i at fungere. Specifikke jordede metalrør kan også afskærme AC-spændingen fuldstændigt. Det elektriske felt kan ikke trænge igennem det jordede skjold. Bekræft altid din enhed på et kendt strømkredsløb før og efter test af målområdet.
Q: Hvad er forskellen mellem en standard berøringsfri tester og en to-polet spændingstester?
A: En berøringsfri tester registrerer omgivende elektriske felter til foreløbig screening. Det kræver ikke direkte ledningskontakt. En to-polet tester kontakter lederne fysisk for at lukke et kredsløb. Du skal bruge en to-polet tester eller multimeter til lovligt at verificere en nul-energi tilstand. Berøringsfri penne giver kun en hurtig advarsel, ikke en endelig måling.
Q: Hvorfor har fremmedspændingsdetektorer jordledninger?
A: Jordledninger gør det muligt for operatører at aflade deres egen opbyggede kropskapacitans. Menneskekroppe akkumulerer statisk elektricitet. Denne statik kan udløse en falsk positiv. Hvis alarmen stopper, efter at du jordede dig selv, var den første aflæsning uskadelig statisk. Hvis alarmen fortsætter, forbliver udstyret farligt strømførende. Ledningen adskiller på afgørende vis miljøstøj fra dødelige farer.
