Kortsluiting aarddraadstelle is 'n kritieke beskerming vir kragnetwerke, wat instandhoudingspanne en ingenieurs in staat stel om lewendige stelsels veilig te aard tydens werk. Hierdie kits is nie generiese stukke toerusting nie; hulle is ontwerp om spesifieke elektriese spanning te weerstaan en moet noukeurig by foutstroomvlakke en terreintoestande aangepas word. By JITAI verskaf ons draagbare aardingsstelle wat aan internasionale verwagtinge vir veiligheid en werkverrigting voldoen. Hierdie artikel verduidelik hoe graderings bepaal word, wat IEC-standaarde aandui, en hoe om 'n kortsluitaarddraadstel vir jou netwerkomgewing te grootte.
Verstaan kortsluitinggraderings (kA en tydsduur)
Wanneer aardingsstelle evalueer word, is die belangrikste nommers op 'n datablad die kortsluitinggraderings. Hierdie graderings word uitgedruk in kiloampere (kA) en gekoppel aan 'n spesifieke tydsduur, dikwels een sekonde. 'n Stel wat op '20 kA/1s' gegradeer is, beteken dat dit 'n foutstroom van 20 000 ampère vir een sekonde sonder skade kan dra. Die tydelement maak saak omdat foutstrome selde oombliklik is; beskermingsrelais en -brekers benodig 'n fraksie van 'n sekonde om te werk. As die stel nie die fout kan hou totdat dit ontkoppel word nie, kan katastrofiese mislukking voorkom.
Oorweeg 'n wanverhouding: as 'n 15 kA-gegradeerde stel toegepas word op 'n netwerk waar foutvlakke 25 kA kan bereik, kan die aardkabel oorverhit of klampe kan integriteit verloor. Die gevolg is nie net skade aan toerusting nie, maar ook 'n direkte bedreiging vir werkers se veiligheid. Dit is hoekom beide die huidige gradering en die duur noukeurig nagegaan moet word teen die werf se voornemende foutvlakke.
Tipiese graderingsvoorbeelde sluit in:
16 kA/1s vir mediumspanningverspreidingstelsels
25 kA/1s vir hoë-kapasiteit stedelike substasies
40 kA/0.5s vir swaar industriële skakelwerwe
Deur die gradering met stelselbeskermingseienskappe in lyn te bring, verseker spesifikasies dat die stel binne sy ontwerpte veiligheidsomhulsel sal werk.
Sleutelstandaarde en sertifisering om na te kyk
Ingenieurs en verkrygingspanne vra dikwels: watter standaarde beheer draagbare aardingsstelle? Die wydste verwysings is IEC-standaarde, wat wêreldwyd erkende toetsmetodes en minimum prestasiedrempels verskaf.
Sleuteldokumente sluit in:
IEC 61230 – Die internasionale standaard vir draagbare toerusting vir aarding of aarding en kortsluiting. Dit definieer meganiese en elektriese toetsprosedures om die veiligheid van aardingsstelle te bekragtig.
IEC 61472 – Leidraad vir lewendige werk, dikwels parallel gebruik vir klaring en isolasie vereistes.
Vervaardigers moet nie net aanspraak maak op voldoening nie, maar ook bewyse verskaf. Kopers moet toetssertifikate aanvra wat deur geakkrediteerde laboratoriums uitgereik word, ideaal met tipetoetsverslae wat die foutstroomkapasiteit en meganiese sterkte van klampe en stawe bevestig. Opregte sertifisering verseker dat die produk onafhanklik geverifieer is, nie net intern getoets nie.
Merke maak ook saak. Elke komponent moet identifikasie dra soos nominale stroom, geleier-deursnit en vervaardigerkode. Behoorlike dokumentasie is ewe belangrik: spesifiseerders moet vra vir tegniese gegewensblaaie, sertifikaatafskrifte en instandhoudingsleiding om deurlopende voldoening in die veld te verseker.
Komponentontwerpoorwegings wat prestasie beïnvloed
Die werkverrigting van 'n kortsluiting aarddraadstel hang af van sy komponente, nie net van kopgraderings nie. Verskeie ontwerpkenmerke verdien noukeurige aandag:
Geleier-deursnit
Groter deursnee-areas laat groter stroomvloei toe sonder om te oorverhit. Buigsame kopervlegsel word algemeen gebruik vir draagbaarheid, terwyl soliede koper vir sekere permanente of semi-permanente toepassings gespesifiseer kan word. Buigsaamheid help ook om meganiese spanning tydens installasie te verminder.

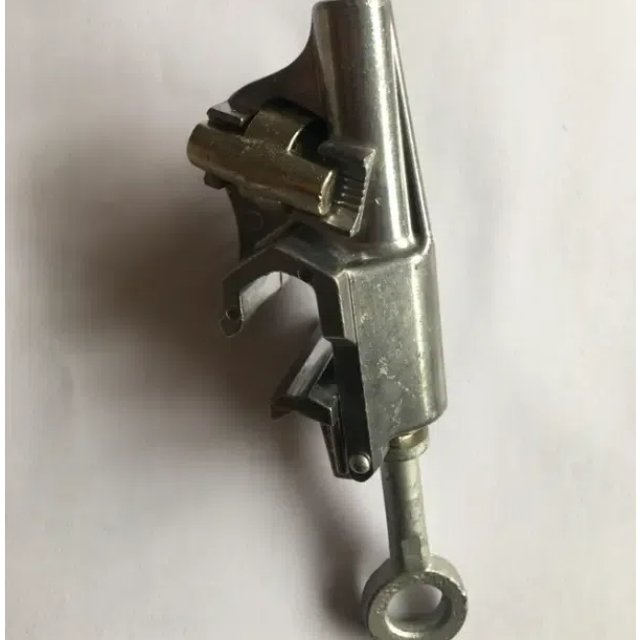

Klemontwerp en kontakweerstand
Die klem is die voorste verbinding met geleiers of rails. Hoë kwaliteit klampe bied stewige greep, minimaliseer kontakweerstand en handhaaf geleiding selfs onder foutspanning. Klemme van swak gehalte kan gly, boog of gevaarlike verhitting veroorsaak.
Isolasie- en werkingstawe
Diëlektriese stawe laat werkers toe om aardleidings veilig aan te sluit en te ontkoppel. Die materiaal en konstruksie moet voldoen aan relevante spanningweerstandvlakke om oorslaan te voorkom. Isolerende hulse op kabels speel ook 'n rol, nie net vir operateurveiligheid nie, maar ook vir meganiese duursaamheid.
Hitte-afvoer, weerstandstabiliteit en langtermyn-korrosiebestandheid is alles deel van 'n stel se ingenieurswese. Vir 'n produk om veilig te bly na jare in diens, kan hierdie besonderhede nie misgekyk word nie.
Hoe om 'n stel vir jou netwerk te grootte
Die korrekte grootte van 'n kortsluiting aarddraadstel begin met die begrip van jou netwerk se voornemende foutvlak. Dit word gewoonlik verskaf deur stelselstudies of beskermingsingenieurs. Sodra jy die kA-waarde en foutduur ken, kan jy dit pas by die gegradeerde kapasiteit van beskikbare stelle.
Praktiese stappe sluit in:
Versamel terreinfoutdata – Foutvlakwaardes by substasies, toevoerders of skakeltuigpunte.
Pas veiligheidsmarges toe – Byvoorbeeld, as 'n perseel 'n berekende fout van 18 kA/1s het, kan 'n 20 kA-gegradeerde stel voldoende wees, maar baie ingenieurs verkies om tot 25 kA te verhoog om veroudering van toerusting en onsekerheid in ag te neem.
Oorweeg verminderingsfaktore – Hitte, herhaalde gebruik en omgewingsblootstelling kan effektiewe prestasie met verloop van tyd verminder.
Pas kabellengte aan – Langer kabels verhoog weerstand en verhitting, so groter deursnee kan nodig wees vir lang lopies. Pasgemaakte oplossings kan verskaf word om aan hierdie behoeftes te voldoen.
Grootte is nie net 'n tegniese noodsaaklikheid nie, maar ook 'n wetlike en veiligheidsverantwoordelikheid. Deur te verseker dat die aardingstel-gradering verwagte fouttoestande oorskry, verminder jy risiko vir beide personeel en toerusting.
Gevallestudie voorbeelde
Om te illustreer hoe graderings en standaarde van toepassing is in werklike omgewings, is hier twee kort scenario's:
Voorstedelike 11 kV oorhoofse instandhouding
’n Verspreidingsnutsdiens beplan om roetinewerk op 11 kV-toevoerders uit te voer. Die foutvlak by die substasie is 13 kA, met beskerming wat na verwagting binne 0,5 sekondes sal opklaar. Vir hierdie toepassing is 'n stel gegradeer op 16 kA/1s gepas, wat voldoende marge bied. Liggewig, buigsame kopervlegsel en universele klampe stel lynspanne in staat om die aarding vinnig en veilig te installeer.
132 kV substasie skakel bedrywighede
In 'n hoogspanning substasie oorskry die voornemende foutvlak 30 kA. Beskerming skoonmaak tye is ontwerp vir een sekonde. Hier word 'n robuuste 40 kA/1s-stel gespesifiseer, dikwels met versterkte klampe wat ontwerp is om veilig aan dik rails vas te maak. Pasgemaakte kabellengtes kan verskaf word om tussen fases en die aardstaaf te strek. Isolerende stawe met hoër diëlektriese sterkte is ook ingesluit as gevolg van die spanningsklas.
Hierdie voorbeelde wys hoe verskillende omgewings pasgemaakte oplossings vereis, en waarom spesifikasies verder moet gaan as 'een grootte pas almal' wanneer draagbare aardingsstelle gekies word.
Gevolgtrekking
Draagbare aardingsstelle is onontbeerlike veiligheidsgereedskap, maar hul betroubaarheid hang af van korrekte spesifikasie en voldoening aan internasionale standaarde. Graderings uitgedruk in kA en duur, geverifieer deur IEC-sertifisering, is die maatstawwe wat ingenieurs en verkrygingspanne moet oorweeg. Komponentontwerpbesonderhede, van geleier-deursnit tot klemkwaliteit, beïnvloed veiligheid en werkverrigting direk. Deur werffoutdata in te samel, toepaslike marges toe te pas en dokumentasie soos toetssertifikate aan te vra, verseker jy dat die gekose kortsluiting aarddraadstel opgewasse is.
